binder 09 0304 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 680 1 vásárlása

Egy fémes, hengeres csatlakozó több érintkezőpinnel és finoman részletezett gravírozott felülettel.

Hasonló kivitel

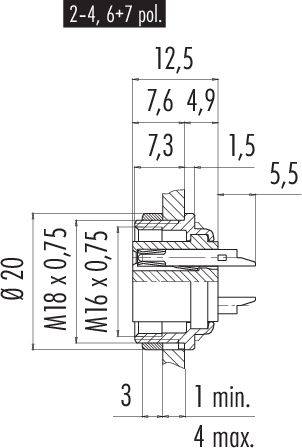

Műszaki rajz egy csatlakozóról méretekkel: teljes átmérő 20 mm, M18 x 0,75, M16 x 0,75, hosszúság 12,5 mm.

Műszaki rajz egy kerek tárcsáról, amelynek középső tengelyén egy vonal fut, két, '1' és '2' jelöléssel ellátott lyuk található, és alul egy kivágás van.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Peremes hüvely

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 12. H.

13 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (4953Ft / Darab)

4953Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0304 80 02 680-as sorozat

M16 IP40 karimás aljzat
Pólusok száma: 2
Árnyékolatlan
Forrasztható
IP40
Elölről csavarozható

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0304 80 02

Termék típus: Peremes doboz

Kivitel: Alj, egyenes
Peremes hüvely

Össz pólusszám: 2

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 7 A

Névleges áramerősség, kerekítve: 7 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

Ház anyaga: Zink öntvény, nikkelezett

: AWG 18

Gyártói szám: 09 0304 80 02-20

Pólusszám: 2

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Össz pólusszám

Termék típus

Névleges feszültség

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

09 0053 00 14

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

09 0053 80 14

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

09 0053 90 14

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

09 0054 00 14

3 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

09 0054 80 14

3 A

Forrasztható

Alj, egyenesPeremes hüvely

Peremes doboz

60 V

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

09 0054 90 14

3 A

Forrasztható

Alj, egyenesPeremes hüvely

Peremes doboz

60 V

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

09 0197 00 24

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

09 0197 80 24

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

09 0197 90 24

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0198 00 24-20 Peremes doboz Alj, egyenes Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214753

09 0198 00 24

1 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Dokumentumok és letöltések

Adatlap

Adatlap 3214773 binder 09 0304 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 680 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214773 binder 09 0304 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 680 1

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a push-pull, bepattintható, bajonett és M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
