Name: binder 09 0305 92 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 680 1 db
Brand: binder
SKU: 3214780
Availability: BackOrder

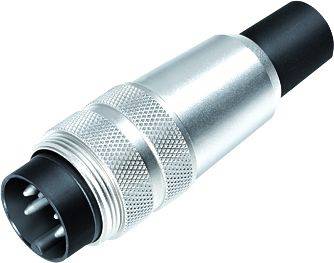

Egy ezüstös fém csatlakozó több kerek érintkezővel és egy fekete véggel, valószínűleg audio- vagy adatkapcsolatokhoz.

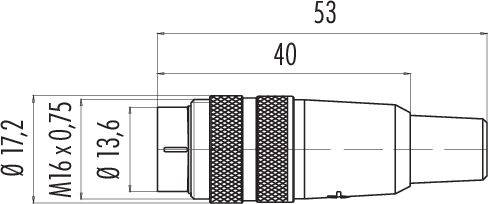

Műszaki rajz egy csatlakozóról, 53 mm hosszúságú, menetezési részletekkel: M16 x 0,75, külső átmérő 17,2 mm, belső átmérő 13,6 mm.

Egy kerek csatlakozó elektromos kapcsolási rajza három számozott érintkezővel (1, 2, 3) szimmetrikus elrendezésben.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 8. [K.]

Szám

Összesen (7690Ft / Darab)

7690Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0305 92 03 680-as sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 3 DIN
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0305 92 03

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 3

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 7 A

Névleges áramerősség, kerekítve: 7 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0305 92 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 680
