Name: binder 09 0311 90 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 Sorozat (kerek csatlakozók): 680 1 db
Brand: binder
SKU: 3214808
Availability: BackOrder

Fémes hengeres csatlakozó több érintkezőcsappal és menettel elektromos kábelek összekötéséhez.

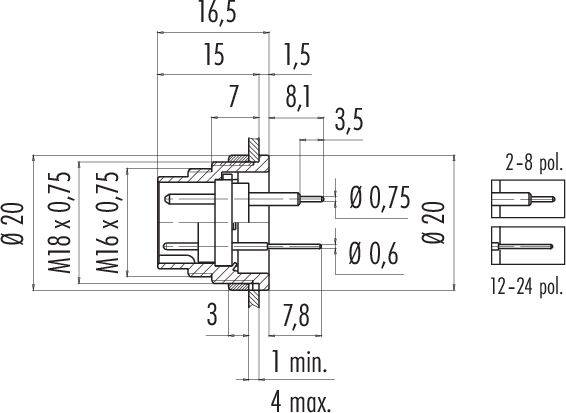

Egy csatlakozó műszaki rajza méretmegadással. Fő méretek: átmérő 20 mm, hosszúság 16,5 mm, menetméretek M18 x 0,75, M16 x 0,75.

Egy 4-pólusú csatlakozó diagramja, 1-től 4-ig számozott PIN-ekkel, amely bemutatja a PIN-ek elrendezését.

1/3

Hasonló kivitel

Termék típus

Peremes dugó

Kivitel

Peremes dugó

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

18 db

Szám

Összesen (5590Ft / Darab)

5590Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0311 90 04 680-as sorozat

M16 IP40 karimás csatlakozó
Pólusok száma: 4
Árnyékolatlan
mártogatós forrasztás
IP40
Elölről csavarozható

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0311 90 04

Termék típus: Peremes dugó

Kivitel: Peremes dugó

Össz pólusszám: 4

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: Zink öntvény, nikkelezett

Gyártói szám: 09 0311 90 04-20

Pólusszám: 4

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

Szállítás: 11. 6. [P.]

19 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

9390Ft^*

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

Szállítás: 11. 6. [P.]

15 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

Szállítás: 11. 6. [P.]

8 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

Szállítás: 2027. 05. 03. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

Szállítás: 11. 6. [P.]

143 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

24 990 Ft^*

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

25 990 Ft^*

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

Szállítás: 11. 30. [H.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

29 990 Ft^*

binder 09 0198 00 24-20 Peremes doboz Alj, egyenes Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214753

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Forrasztható

Alj, egyenes

1 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

19 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214808 binder 09 0311 90 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 Sorozat (kerek csatlakozók): 680 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214808 binder 09 0311 90 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 Sorozat (kerek csatlakozók): 680 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat számos alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és végződések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
