Name: binder 09 0313 92 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 680 1 db
Brand: binder
SKU: 3214822
Availability: BackOrder

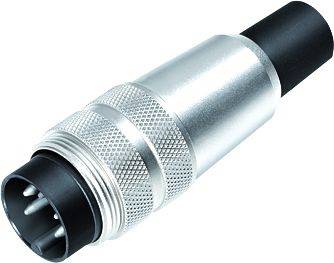

Egy ezüstös, fémes csatlakozó több érintkezővel és egy fekete kábelvéggel. Alkalmas audio- vagy elektronikai csatlakoztatásra.

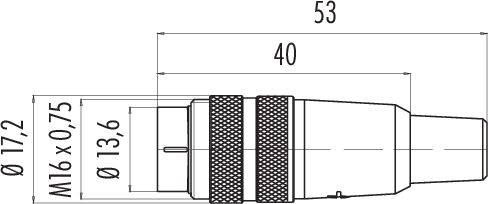

Műszaki rajz egy hengeres csatlakozóról méretekkel: teljes hossz 53 mm, átmérő 17,2 mm.

'5 érintkezős csatlakozó számozott csatlakozótűkkel. Érintkezőelrendezés körformában.'

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

40 db

Szám

Összesen (8990Ft / Darab)

8990Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0313 92 05 680-as sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 5
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0313 92 05

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0313 92 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

Szállítás: 11. 10. [K.]

19 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

9390Ft^*

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

Szállítás: 11. 10. [K.]

15 dbConrad Electronic

Forrasztható

Peremes dugó

3 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

Szállítás: 11. 10. [K.]

8 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

Szállítás: 2027. 05. 03. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

Szállítás: 11. 10. [K.]

140 dbConrad Electronic

Forrasztható

Alj, egyenes

3 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

24 990 Ft^*

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

25 990 Ft^*

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

1 A

60 V

Peremes dugó

Min.: 1

Többszörös: 1

29 990 Ft^*

binder 09 0198 00 24-20 Peremes doboz Alj, egyenes Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214753

Szállítás: 12. 7. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

1 A

60 V

Peremes doboz

Min.: 1

Többszörös: 1

19 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214822 binder 09 0313 92 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 680 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214822 binder 09 0313 92 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 680 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
