Name: binder 09 0314 09 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 680 1 db
Brand: binder
SKU: 3214825
Availability: BackOrder

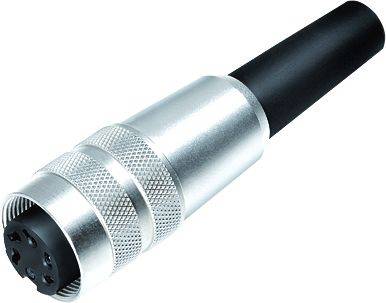

Fekete fogantyús fémből készült mikrofon csatlakozó, audió csatlakozásokhoz alkalmas.

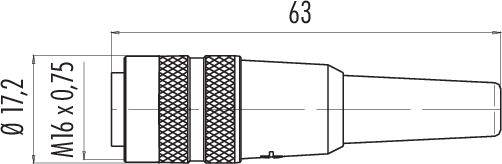

Műszaki rajz hengeres csatlakozóról a következő méretekkel: hosszúság 63 mm, átmérő 17,2 mm, menet M16 x 0,75.

Öt tűs csatlakozó kiosztás, amelynek tűi 1-től 5-ig vannak számozva. A 3-as tű központi elhelyezkedésű, a többi tű körkörösen van elosztva.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 13. [P.]

Szám

Összesen (7690Ft / Darab)

7690Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0314 09 05 680-as sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 5
3,0 / 6.0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 3,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0314 09 05

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0314 09 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 680
