binder 09 0325 00 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1 db vásárlása

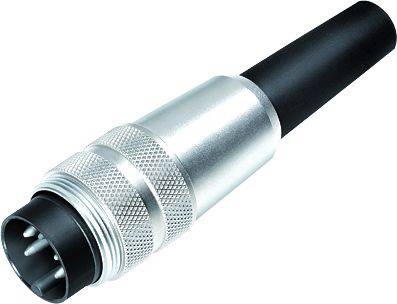

Egy fekete és ezüst kerek csatlakozó több érintkezővel, elektromos csatlakozásokhoz alkalmas.

Hasonló kivitel

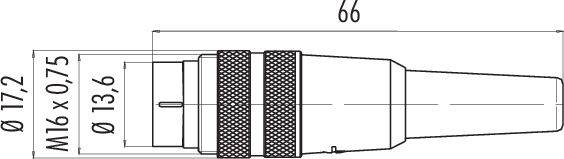

Műszaki rajz egy csatlakozóról: hosszúság 66 mm, átmérő 17,2 mm; M16 x 0,75 menettel és 13,6 mm átmérővel.

7-pólusú csatlakozó diagramja. Pontok jelölik az érintkezőket, 1-től 7-ig az óramutató járásával ellentétes irányban számozva.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 21. Sze.

493 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (5110Ft / Darab)

5110Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0325 00 07 680-as sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 7
3,0 / 6.0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 3,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 09 0325 00 07

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 7

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 09 0325 00 07-20

Pólusszám: 7

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Össz pólusszám

Termék típus

Névleges feszültség

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

3 A

Forrasztható

Peremes dugó

60 V

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

3 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

3 A

Forrasztható

Alj, egyenesPeremes hüvely

Peremes doboz

60 V

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

3 A

Forrasztható

Alj, egyenesPeremes hüvely

Peremes doboz

60 V

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

1 A

Forrasztható

Peremes dugó

60 V

binder 09 0198 00 24-20 Peremes doboz Alj, egyenes Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214753

1 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Dokumentumok és letöltések

Adatlap

Adatlap 3214887 binder 09 0325 00 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214887 binder 09 0325 00 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
