Name: binder 09 0328 90 07-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1
Brand: binder
SKU: 3214912
Availability: BackOrder

Többpólusú elektromos körkonnktor fémmenetes kivitelben, ipari alkalmazásokhoz tervezve.

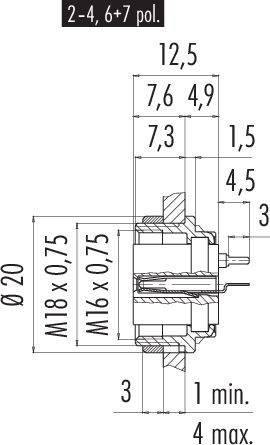

Egy csatlakozó műszaki rajza. Méretek milliméterben megadva, beleértve az átmérőt és a menetméreteket.

'Egy hétpólusú, köralakú csatlakozó vázlatos ábrázolása, amelynek hét, számozott érintkezője egyenletesen körben helyezkedik el, és egy központi kontakttal rendelkezik.'

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Peremes hüvely

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 11. 4. [Sze.]

136 db

Szám

Összesen (5590Ft / Darab)

5590Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0328 90 07 680-as sorozat

M16 IP40 karimás aljzat
Pólusok száma: 7
Árnyékolatlan
mártogatós forrasztás
IP40
Elölről csavarozható

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0328 90 07

Termék típus: Peremes doboz

Kivitel: Alj, egyenes
Peremes hüvely

Össz pólusszám: 7

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: Zink öntvény, nikkelezett

Gyártói szám: 09 0328 90 07-20

Pólusszám: 7

RoHS konform: Igen

: IP40

Sorozat: 680

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Össz pólusszám

Termék típus

Névleges feszültség

binder 09 0053 00 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214461

Szállítás: 11. 4. [Sze.]

19 dbConrad Electronic

3 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0053 80 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214462

Szállítás: 11. 23. [H.]

Conrad Electronic

3 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

9390Ft^*

binder 09 0053 90 14-20 Peremes dugó Peremes dugó Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214463

Szállítás: 11. 4. [Sze.]

15 dbConrad Electronic

3 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0054 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214464

Szállítás: 11. 4. [Sze.]

8 dbConrad Electronic

3 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 80 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214465

Szállítás: 2027. 05. 03. [H.]

Conrad Electronic

3 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0054 90 14-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 14 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214466

Szállítás: 11. 4. [Sze.]

143 dbConrad Electronic

3 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0197 00 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214750

Szállítás: 11. 23. [H.]

Conrad Electronic

1 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

24 990 Ft^*

binder 09 0197 80 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214751

Szállítás: 11. 23. [H.]

Conrad Electronic

1 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

25 990 Ft^*

binder 09 0197 90 24-20 Peremes dugó Peremes dugó Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214752

Szállítás: 11. 23. [H.]

Conrad Electronic

1 A

Forrasztható

Peremes dugó

60 V

Min.: 1

Többszörös: 1

29 990 Ft^*

binder 09 0198 00 24-20 Peremes doboz Alj, egyenes Össz pólusszám: 24 Sorozat (kerek csatlakozók): 680 1 db

Rendelési szám:3214753

Szállítás: 11. 26. [Cs.]

Conrad Electronic

1 A

Forrasztható

Alj, egyenes

Peremes doboz

60 V

Min.: 1

Többszörös: 1

19 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3214912 binder 09 0328 90 07-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3214912 binder 09 0328 90 07-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 7 Sorozat (kerek csatlakozók): 680 1

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16-os reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot
