binder 09 0432 600 04 Miniatűr kerek csatlakozó Alj, beépíthető Össz pólusszám: 4 1 db

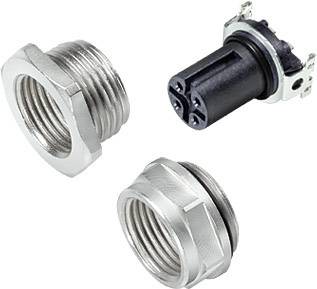

Fekete, kerek elektromos csatlakozó négy tűvel, ezüst fémkerettel körülvéve.
Egy motor műszaki rajza felülnézettel és keresztmetszettel, amely méreteket és belső szerkezeteket mutat a szereléshez és konstruáláshoz.
'Kerek csatlakozóaljzat-diagram érintkezőkiosztási táblázattal: X-pozíciók 0°-tól 2,5°-ig, Y-pozíciók 0°-tól 25°-ig.'
Műszaki rajz egy gépalkatrészről elölnézeti és oldalnézeti ábrázolással. Részletesen mutatja az alkatrész komponenseit és méreteit.

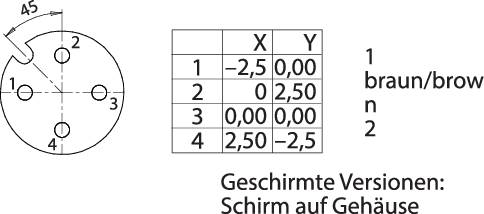

Egy elektromos kapcsolási rajz egy kör alakú foglalatot mutat számozott érintkezőkkel és egy táblázatot 'X' és 'Y' koordinátákkal.
1/5
Hasonló kivitel
Termék típus
Miniatűr kerek csatlakozó
Kivitel
Alj, beépíthető
Össz pólusszám
4
Csatlakozó
Forrasztható
SMT
Tartalom
1 db
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szállítás: 10. 29. [Cs.]
16 db
Szám
Összesen (2390Ft / Darab)
2390Ft
prav.tax.untaxed ÁFÁ-val
+ 1700Ft
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
További szállítási költségek nélkül
14 napos visszavételi garancia
Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám

09 0432 600 04

Termék típus

Miniatűr kerek csatlakozó

Kivitel

Alj, beépíthető

Össz pólusszám

4

Csatlakozó

Forrasztható

SMT

Tartalom

1 db

Hőmérséklet (max.)

+85 °C

Névleges áram

4 A

Hőmérséklet (min.)

-40 °C

Névleges áramerősség, kerekítve

4 A

Zárás

Csavarok

Névleges feszültség

250 V

Érintkezőanyag

CuSn

Ház anyaga

LCP

Csatlakozási szög

180°

Gyártói szám

09 0432 600 04

Pólusszám

4

Jellemzők

A kódolással

IP67

Dokumentumok és letöltések

Adatlap

Adatlap 1664626 binder 09 0432 600 04 Miniatűr kerek csatlakozó Alj, beépíthető Össz pólusszám: 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1664626 binder 09 0432 600 04 Miniatűr kerek csatlakozó Alj, beépíthető Össz pólusszám: 4 1 db
