Name: binder 09 0454 00 14-20 Peremes doboz Alj, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 723 1 db
Brand: binder
SKU: 3215022
Availability: BackOrder

Ipari csatlakozó kerek kialakítással és több érintkezővel. Ezüstszínű fémház és látható érintkezőpontok.

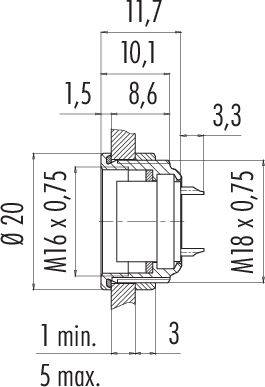

Műszaki rajz egy hengeres alkatrészről milliméteres méretekkel: átmérő 20, magasság 11,7, különböző belső méretek és tűréshatárok feltüntetve.

Egy elektromos csatlakozó vázlatos rajza betűjelöléssel az érintkezőkön. A kör különböző csatlakozási pontokat mutat.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 30. [P.]

9 db

Szám

Összesen (12 990 Ft / Darab)

12 990 Ft

ÁFÁ-val

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0454 00 14 723-as sorozat

M16 IP67 karimás aljzat
Pólusok száma: 14
Árnyékolatlan
Forrasztható
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0454 00 14

Termék típus: Peremes doboz

Kivitel: Alj, egyenes

Össz pólusszám: 14

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuSn

Ház anyaga: Zink öntvény, nikkelezett

: AWG 24

Gyártói szám: 09 0454 00 14-20

Pólusszám: 14

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723
