Name: binder 09 0470 00 12-20 Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 1 db
Brand: binder
SKU: 3215039
Availability: BackOrder

Fekete, kerek csatlakozó több nyílással, valószínűleg egy járművek számára készült elektromos csatlakozó, amely rögzítési pontokat mutat.

Műszaki rajz egy kerek csatlakozóról milliméterben megadott méretekkel. Felülnézet és oldalnézeti metszet a polaritás részletrajzával.

Egy 12-pólusú DIN csatlakozó ábrázolása számozott érintkezőkkel. Az érintkezők körben vannak elrendezve.

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

4 db

Szám

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

Már csak 4 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 0470 00 12 690-es sorozat

Bajonett karimás foglalat
Pólusok száma: 12
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 8 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 0470 00 12

Termék típus: Peremes doboz

Kivitel: Alj, egyenes

Össz pólusszám: 12

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: Bajonett

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PBT

: AWG 18

Gyártói szám: 09 0470 00 12-20

Pólusszám: 12

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

: IP40

Sorozat: 690

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Tartalom

Termék típus

binder 09 0470 00 12-20 Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 1 db

Rendelési szám:3215039

Szállítás: 11. 10. [K.]

4 dbConrad Electronic

Jelenlegi termék

Alj, egyenes

5 A

125 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

17 990 Ft^*

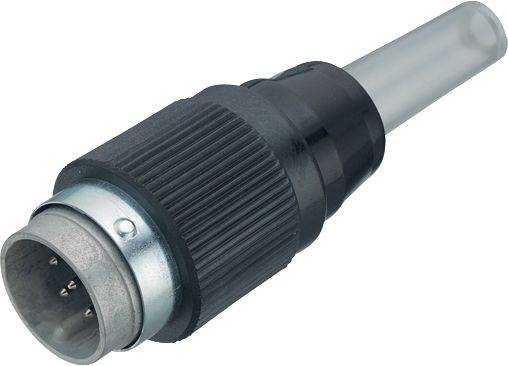

binder 09 0467 00 12-20 Kábeldugó Dugó, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 1 db

Rendelési szám:3215036

Szállítás: 11. 10. [K.]

6 dbConrad Electronic

Dugó, egyenes

5 A

125 V

1 db

Kábeldugó

Min.: 1

Többszörös: 1

23 990 Ft^*

binder Kábel doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2560253

Nem elérhető

Conrad Electronic

Alj, egyenes

5 A

125 V

20 db

Kábel doboz

Min.: 1

Többszörös: 1

305 990 Ft^*

binder Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2559486

Nem elérhető

Conrad Electronic

Alj, egyenes

10 A

250 V

20 db

Kábel doboz

Min.: 1

Többszörös: 1

216 990 Ft^*

binder Kábeldugó Dugó, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2560252

Nem elérhető

Conrad Electronic

Dugó, egyenes

5 A

125 V

20 db

Kábeldugó

Min.: 1

Többszörös: 1

282 990 Ft^*

binder Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2560255

Nem elérhető

Conrad Electronic

Alj, egyenes

5 A

125 V

20 db

Peremes doboz

Min.: 1

Többszörös: 1

214 990 Ft^*

binder Peremes doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2559487

Nem elérhető

Conrad Electronic

Alj, egyenes

10 A

250 V

20 db

Peremes doboz

Min.: 1

Többszörös: 1

150 990 Ft^*

binder Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2559488

Nem elérhető

Conrad Electronic

Alj, egyenes

10 A

250 V

20 db

Peremes doboz

Min.: 1

Többszörös: 1

189 990 Ft^*

binder Peremes doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2559489

Nem elérhető

Conrad Electronic

Alj, egyenes

5 A

250 V

20 db

Peremes doboz

Min.: 1

Többszörös: 1

223 990 Ft^*

binder Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 20 db

Rendelési szám:2560254

Nem elérhető

Conrad Electronic

Peremes dugó

5 A

125 V

20 db

Peremes dugó

Min.: 1

Többszörös: 1

231 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215039 binder 09 0470 00 12-20 Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215039 binder 09 0470 00 12-20 Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 690 1 db

Leírás

Tápcsatlakozóink gyakorlatilag minden kis- és nagyfeszültségű alkalmazáshoz alkalmasak, a biztonsági és CCTV rendszerektől a terepibuszos Ethernet-komponenseken át az AC és DC motorokig. Egyes modellek megfelelnek a legszélsőségesebb környezet követelményeinek – beltéren és kültéren egyaránt. Különféle csatlakozási lehetőségek állnak rendelkezésre bajonett, M23, M25 és RD24 zárrendszerek. Egyes modellek ESTI+, UL és VDE jóváhagyással rendelkeznek. Az alkalmazási kör bővítése érdekében a felhasználók választhatnak egyenes és derékszögű kábel- és karimás változatok között.

Tulajdonságok:

• 3-24 érintkező, +PE-vel is
• Védettségi osztály IP40-től IP69K-ig
• UL, VDE és ESTI+ jóváhagyás
• Kábel és karima formátumok
• Forrasztás, csavaros kapocs, krimpelő csatlakozás és öntött kábel
• Árnyékolható változatok

Ez a szöveg gépi fordítással készült.
