binder 09 4220 150 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db vásárlása

'Egy fekete, kerek csatlakozó fehér hatszögletű házzal. Több csatlakozó látható az előlapon.'

Hasonló kivitel

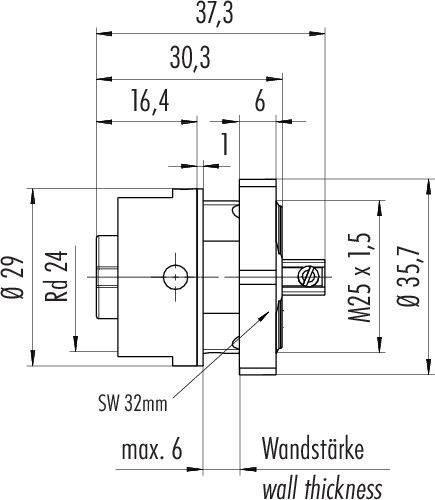

Műszaki rajz egy csatlakozóról méretekkel: Átmérő 37,3, 30,3, 16,4, 6; Menet M25 x 1,5; SW 32 mm; max. falvastagság 6 mm.

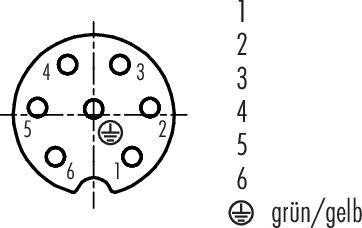

'Érintkezőkiosztás 6 érintkezős kerek csatlakozóhoz, érintkezők számozva 1-től 6-ig. Földelési szimbólum a 2-es érintkezőnél zöld/sárga színkóddal.'

1/3

Hasonló kivitel

Termék típus

Peremes doboz

Kivitel

Alj, egyenes

Össz pólusszám

7 + PE

Csatlakozó

Csavaros kapocs

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 22. Cs.

9 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (8654Ft / Darab)

8654Ft

ÁFA nélkül

Már csak 9 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 4220 150 07 693-as sorozat

RD24 karimás foglalat
Pólusok száma: 6+PE
Árnyékolatlan
csavaros bilincs
IP67
UL
ESTI+
VDE
Központi

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: III
Szennyezési fok: 3
Anyaga érintkező test: PA
Szerelés típusa: házba szerelés

Gyártói szám: 09 4220 150 07

Termék típus: Peremes doboz

Kivitel: Alj, egyenes

Össz pólusszám: 7 + PE

Csatlakozó: Csavaros kapocs

Tartalom: 1 db

Névleges áram: 10 A

Névleges áramerősség, kerekítve: 10 A

Zárás: Központi csavar

Vezető érintkező (PE): Igen

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

: AWG 16

Gyártói szám: 09 4220 150 07-20

Pólusszám: 7

Keresztmetszet (max.): 1.50 mm²

Keresztmetszet tartomány: 1.50 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 693

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Tartalom

Össz pólusszám

Termék típus

Névleges feszültség

binder 09 4220 150 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215187

Jelenlegi termék

10 A

Csavaros kapocs

Alj, egyenes

1 db

7 + PE

Peremes doboz

250 V

binder 09 4203 00 07-20 Peremes dugó Peremes dugó Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215184

10 A

Krimpelős

Peremes dugó

1 db

7 + PE

Peremes dugó

250 V

binder 09 4204 00 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215185

10 A

Krimpelős

Alj, egyenes

1 db

7 + PE

Peremes doboz

250 V

binder 09 4219 150 07-20 Peremes dugó Peremes dugó Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215186

10 A

Csavaros kapocs

Peremes dugó

1 db

7 + PE

Peremes dugó

250 V

binder 09 4223 150 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215188

16 A

Csavaros kapocs

Peremes dugó

1 db

4 + PE

Peremes dugó

400 V600 V

binder 09 4224 150 04-20 Peremes doboz Alj, egyenes Össz pólusszám: 4 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3215189

16 A

Csavaros kapocs

Alj, egyenes

1 db

4 + PE

Peremes doboz

400 V600 V

binder 99 4201 00 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3216117

10 A

Krimpelős

Dugó, egyenes

1 db

7 + PE

Kábeldugó

250 V

binder 99 4201 110 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3216118

10 A

Krimpelős

Dugó, egyenes

1 db

7 + PE

Kábeldugó

250 V

binder 99 4201 14 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3216119

10 A

Krimpelős

Dugó, egyenes

1 db

7 + PE

Kábeldugó

250 V

binder 99 4201 160 07-20 Kábeldugó Dugó, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Rendelési szám:3216120

10 A

Krimpelős

Dugó, egyenes

1 db

7 + PE

Kábeldugó

250 V

Dokumentumok és letöltések

Adatlap

Adatlap 3215187 binder 09 4220 150 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215187 binder 09 4220 150 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 + PE Sorozat (kerek csatlakozók): 693 1 db

Leírás

Tápcsatlakozóink gyakorlatilag minden kis- és nagyfeszültségű alkalmazáshoz alkalmasak, a biztonsági és CCTV rendszerektől a terepibuszos Ethernet-komponenseken át az AC és DC motorokig. Egyes modellek megfelelnek a legszélsőségesebb környezet követelményeinek – beltéren és kültéren egyaránt. Különféle csatlakozási lehetőségek állnak rendelkezésre bajonett, M23, M25 és RD24 zárrendszerek. Egyes modellek ESTI+, UL és VDE jóváhagyással rendelkeznek. Az alkalmazási kör bővítése érdekében a felhasználók választhatnak egyenes és derékszögű kábel- és karimás változatok között.

Tulajdonságok:

• 3-24 érintkező +PE-vel is
• Védettségi osztály IP40-től IP69K-ig
• UL, VDE és ESTI+ jóváhagyás
• Kábel és karima formátumok
• Forrasztás, csavaros kapocs, krimpelő csatlakozás és öntött kábel
• Árnyékolható változatok

Ez a szöveg gépi fordítással készült.
