Name: binder 09 4835 00 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db
Brand: binder
SKU: 3215250
Availability: BackOrder

Fémes csatlakozó több aranyozott érintkezővel, elektronikai csatlakozásokhoz és eszköz-interfészekhez alkalmas.

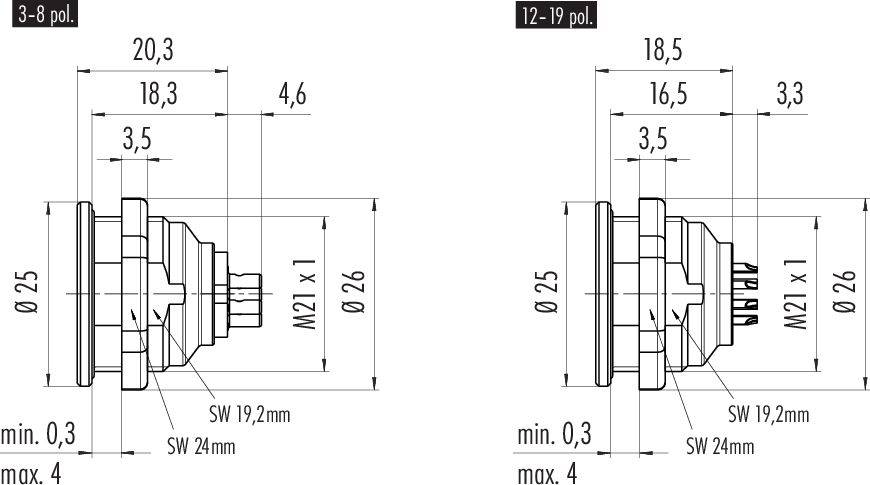

Műszaki rajz két különböző pólusszámú és méretű csatlakozóról. Balra: 3-8 pólusú, jobbra: 12-19 pólusú csatlakozók.

'12 érintkezős csatlakozó kördiagramja, amelyen a PIN-eket A-tól M-ig (I betű nélkül) látható betűjelöléssel láttak el.'

1/3

Hasonló kivitel

Termék típus

Peremes dugó

Kivitel

Peremes dugó

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

17 db

Szám

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

09 4835 00 12 440-es sorozat

Push-pull karimás csatlakozó
Pólusok száma: 12
Árnyékolható
Forrasztható
IP67 árnyékolású

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Szerelés típusa: házba szerelés

Gyártói szám: 09 4835 00 12

Termék típus: Peremes dugó

Kivitel: Peremes dugó

Össz pólusszám: 12

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: Push-Pull

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

: AWG 24

Gyártói szám: 09 4835 00 12-20

Pólusszám: 12

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 440

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Tartalom

Termék típus

binder 09 4835 00 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215250

Szállítás: 11. 10. [K.]

17 dbConrad Electronic

Jelenlegi termék

Peremes dugó

3 A

60 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

17 990 Ft^*

binder 09 4815 00 05-20 Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215212

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Peremes dugó

6 A

250 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 09 4815 15 05-20 Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215213

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Peremes dugó

6 A

250 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 4816 00 05-20 Peremes doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215217

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Alj, egyenes

6 A

250 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 09 4820 00 06-20 Peremes doboz Alj, egyenes Össz pólusszám: 6 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215226

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Alj, egyenes

5 A

125 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 09 4828 15 07-20 Peremes doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215236

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Alj, egyenes

5 A

125 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 4832 80 08-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 8 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215248

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Alj, egyenes

5 A

60 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

17 990 Ft^*

binder 09 4835 15 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215251

Szállítás: 11. 10. [K.]

47 dbConrad Electronic

Peremes dugó

3 A

60 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 4835 25 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215252

Szállítás: 11. 10. [K.]

3 dbConrad Electronic

Peremes dugó

3 A

60 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 4836 00 12-20 Peremes doboz Alj, egyenes Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Rendelési szám:3215255

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

Alj, egyenes

3 A

60 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

18 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215250 binder 09 4835 00 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215250 binder 09 4835 00 12-20 Peremes dugó Peremes dugó Össz pólusszám: 12 Sorozat (kerek csatlakozók): 440 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és végződések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16-os reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
