Name: binder 77 3419 0000 50004-0200-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, egyenes 2 m Pólusszám: 4 1 db
Brand: binder
SKU: 3217056
Availability: BackOrder

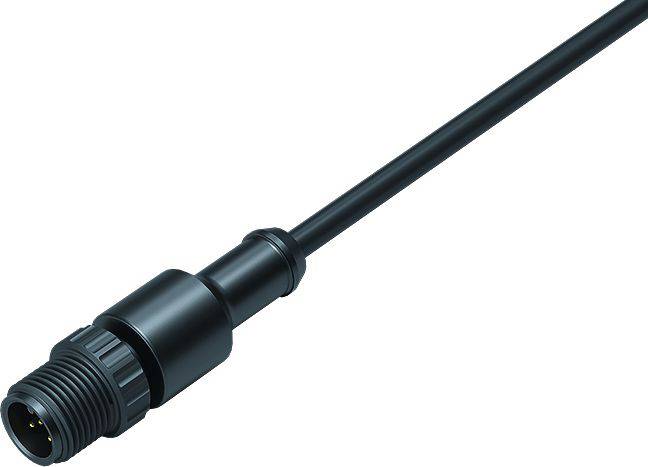

Egy fekete elektromos kábel hengeres csatlakozóval a végén, ipari vagy elektronikai alkalmazásokhoz tervezve.

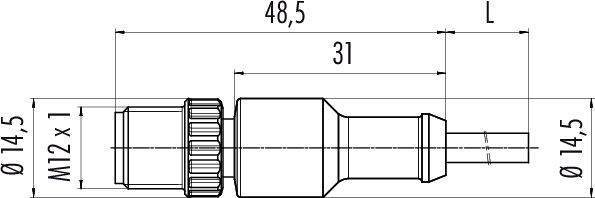

Műszaki rajz egy hengeres csatlakozóról. Méret: Teljes hossz 48,5 mm. Menet M12 x 1. Átmérő 14,5 mm.

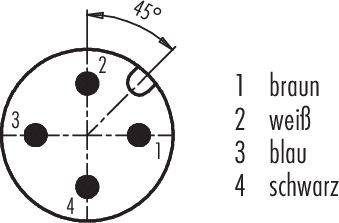

Négy csatlakozóval rendelkező csatlakozó diagramja, 1-től 4-ig számozva. Számozás: 1 barna, 2 fehér, 3 kék, 4 fekete. 45 fokos szög jelölve.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Dugó, egyenes

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

2 m

Adatlap (PDF)

Szállítás: 12. 16. [Sze.]

Szám

Összesen (8190Ft / Darab)

8190Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3419 0000 50004-0200 763-as sorozat

M12-A kábeldugó
Pólusok száma: 4
Árnyékolatlan
a kábelre öntött
IP68
UL listán
TISZTA fekete
4 x 0,34 mm²

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10⁸ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Anyagzár: PA
Szigetelő szál: PP9Y halogénmentes
Kábel keresztmetszete: 4 x 0,34 mm²
Haladási sebesség: ≤ 3,33 m/s
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Igen
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3419 0000 50004-0200

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Dugó, egyenes

Csatlakozó oldal, A: M12

Pólusszám: 4

Kábelhossz: 2 m

Kabát anyag: PUR

Névleges feszültség: 250 V

Névleges áram: 2 A

Névleges áramerősség, kerekítve: 2 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Fekete

Csatlakozó oldali menet típus: M12

Kábelcsatlakozó és szerelési menet típus: M12

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Au (arany)

: IP68

Jellemzők: PUR-köpeny

Hőmérséklet (min.): -50 °C

Hőmérséklet (max.): 80 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3419 0000 50004-0200-20

Tartalom: 1 db

Ø (kábel tartóval): 4.7 mm
