Name: binder 77 3419 0000 50005-0500-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, egyenes 5 m Pólusszám: 5 1 db
Brand: binder
SKU: 3217059
Availability: BackOrder

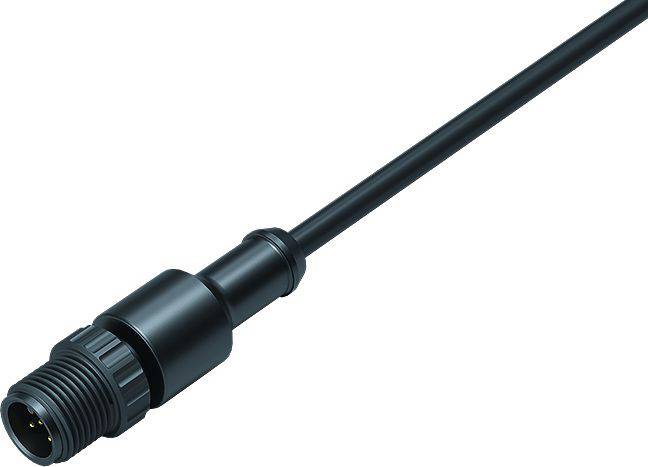

Fekete elektronikai kábel ipari felhasználásra kerek csatlakozóval, amely több érintkezős csatlakozási oldalt mutat.

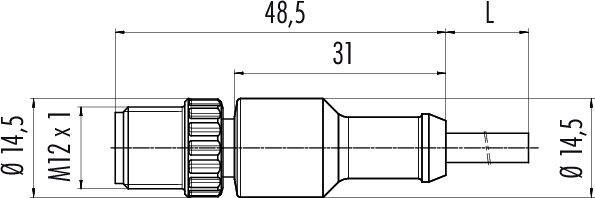

Műszaki rajz egy hengeres csatlakozóról méretekkel: teljes hossz 48,5 mm, kábel átmérő 14,5 mm, menet M12 x 1.

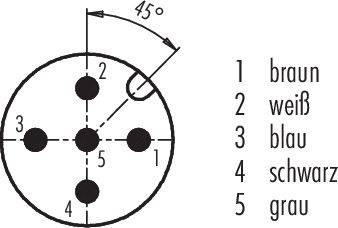

Egy 5-pólusú csatlakozó vázlata. Az 1-től 5-ig terjedő számok jelölik a csatlakozókat: barna, fehér, kék, fekete, szürke. Egy nyíl 45°-os szöget mutat.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Dugó, egyenes

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

5 m

Adatlap (PDF)

Szállítás: 12. 1. [K.]

Szám

Összesen (11 990 Ft / Darab)

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3419 0000 50005-0500 763-as sorozat

M12-A kábeldugó
Pólusok száma: 5
Árnyékolatlan
a kábelre öntött
IP68
UL listán
TISZTA fekete
5 x 0,34 mm²

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10⁸ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Az érintkező test anyaga: PUR
Záróanyag: présöntvény cink, nikkelezett
Szigetelő szál: PP9Y halogénmentes
Kábel keresztmetszete: 5 x 0,34 mm²
Haladási sebesség: ≤ 200 m/perc (5 m vízszintes távolság)
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Igen
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3419 0000 50005-0500

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Dugó, egyenes

Csatlakozó oldal, A: M12

Pólusszám: 5

Kábelhossz: 5 m

Kabát anyag: PUR

Névleges feszültség: 60 V

Névleges áram: 2 A

Névleges áramerősség, kerekítve: 2 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Fekete

Csatlakozó oldali menet típus: M12

Kábelcsatlakozó és szerelési menet típus: M12

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Au (arany)

: IP68

Jellemzők: Halogénmentes

Hőmérséklet (min.): -50 °C

Hőmérséklet (max.): 90 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3419 0000 50005-0500-20

Tartalom: 1 db

Ø (kábel tartóval): 5.0 mm
