Name: binder 77 3427 0000 80005-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 10 m Pólusszám: 5 1 d
Brand: binder
SKU: 3217141
Availability: BackOrder

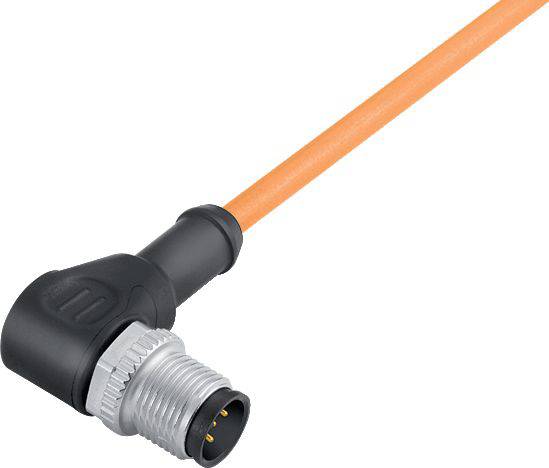

Narancs színű kábel hajlított csatlakozóval és négy érintkezővel, ipari alkalmazásokhoz tervezve.

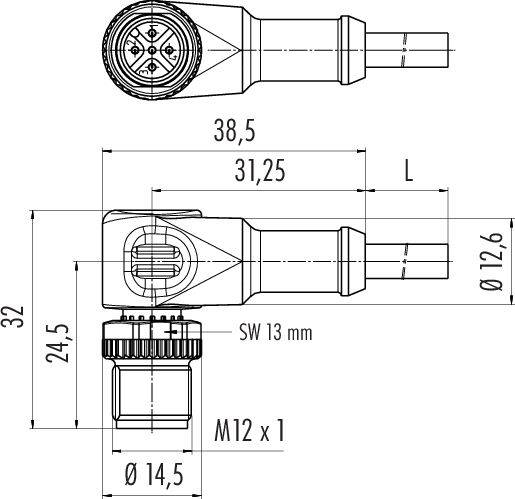

Műszaki rajz egy menetbetétről méretekkel: teljes hossz 38,5 mm, fő átmérő 12,6 mm, menet M12 x 1, kulcsméret 13 mm.

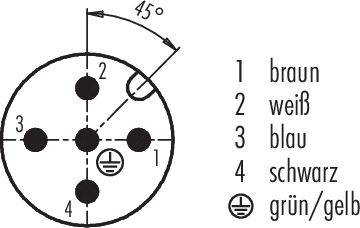

4 érintkezős csatlakozó diagramja, amelynek érintkezői 1-től 4-ig vannak számozva, és egy földelési ponttal rendelkezik. 45 fokos szögek jelölve, színkód: barna, fehér, kék, fekete, zöld/sárga.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Dugó, hajlított

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

10 m

Adatlap (PDF)

Szállítás: 12. 1. [K.]

Szám

Összesen (24 990 Ft / Darab)

24 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3427 0000 80005-1000 763-as sorozat

M12-A derékszögű csatlakozó
Pólusok száma: 5
Árnyékolatlan
a kábelre öntött
IP68
UL listázva
TISZTA narancs
5 x 0,34 mm²
hegesztési alkalmazásokhoz

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Záróanyag: présöntvény cink, nikkelezett
Szigetelő szál: PP9Y halogénmentes
Kábel keresztmetszete: 5 x 0,34 mm²
Haladási sebesség: ≤ 3,3 m/s vízszintes távolság és max. 5 m/s²
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Igen
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3427 0000 80005-1000

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Dugó, hajlított

Csatlakozó oldal, A: M12

Pólusszám: 5

Kábelhossz: 10 m

Kabát anyag: PUR

Névleges feszültség: 60 V

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Narancs

Csatlakozó oldali menet típus: M12

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Au (arany)

: IP68

Jellemzők: Halogénmentes

Hőmérséklet (min.): -50 °C

Hőmérséklet (max.): 90 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3427 0000 80005-1000-20

Tartalom: 1 db

Ø (kábel tartóval): 4.7 mm

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Dugó szabvány

Névleges áramerősség, kerekítve

Kivitel

Pólusszám

Névleges feszültség

Csatlakozó oldali menet típus

binder 09 0381 81 08-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 8 1 db darab

Rendelési szám:3216600

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Sensorik csatlakozó

1.5 A

Peremes dugó

30 V

M12

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0431 212 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 4 1 db darab

Rendelési szám:3216601

Szállítás: 2026. 12. 31. [Cs.]

Conrad Electronic

Sensorik csatlakozó

Peremes dugó

M12

Min.: 1

Többszörös: 1

3890Ft^*

binder 09 0435 87 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 4 1 db

Rendelési szám:3216614

Szállítás: 11. 4. [Sze.]

155 dbConrad Electronic

4 A

Peremes dugó

250 V

PG11

Min.: 1

Többszörös: 1

2390Ft^*

binder 09 0437 87 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 5 1 db

Rendelési szám:3216616

Szállítás: 11. 4. [Sze.]

80 dbConrad Electronic

Sensorik csatlakozó

4 A

Peremes dugó

60 V

PG11

Min.: 1

Többszörös: 1

2990Ft^*

binder 09 3432 92 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely Pólusszám: 4 1 db

Rendelési szám:3216639

Szállítás: 11. 4. [Sze.]

3 dbConrad Electronic

Sensorik csatlakozó

4 A

Alj, egyenes

250 V

M12

Min.: 1

Többszörös: 1

6490Ft^*

binder 09 3442 92 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan Alj, egyenes, Peremes hüvely Pólusszám: 5 1 db

Rendelési szám:3216642

Szállítás: 11. 26. [Cs.]

Conrad Electronic

Sensorik csatlakozó

4 A

Alj, egyenes

60 V

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 3491 969 12-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 x 1 Peremes dugó Pólusszám: 12 1 db darab

Rendelési szám:3216643

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Sensorik csatlakozó

1.5 A

Peremes dugó

30 V

M12 x 1

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 70 3441 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216661

Szállítás: 12. 11. [P.]

Conrad Electronic

Sensorik csatlakozó

4 A

Peremes dugó

60 V

M12

Min.: 1

Többszörös: 1

18 990 Ft^*

binder 70 3441 785 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M16 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216662

Szállítás: 12. 11. [P.]

Conrad Electronic

4 A

Peremes dugó

60 V

M16

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 70 3442 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216663

Szállítás: 12. 11. [P.]

Conrad Electronic

4 A

Alj, egyenes

60 V

M12

Min.: 2

Többszörös: 2

18 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3217141 binder 77 3427 0000 80005-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 10 m Pólusszám: 5 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217141 binder 77 3427 0000 80005-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 10 m Pólusszám: 5 1 d

Leírás

Ezek a csatlakozórendszerek tökéletes megoldást kínálnak érzékelők és aktuátorok számára számos iparágban. IP40-től IP69K-ig terjedő csatlakozókat kínálunk, sok UL, VDE és Ecolab jóváhagyással, valamint FDA-kompatibilis modellekkel. A felhasználók rendelhetnek kör alakú csatlakozókat 2-12 érintkezővel és különféle lezárási lehetőségekkel, beleértve a forrasztást, krimpelést, mártogatós forrasztást, kábelt és sodrott végződéseket. Az M5, M8 és M12 csavarrögzítésű csatlakozók egyenes és ferde, valamint karimás kivitelben is kaphatók. A duó dugók és dupla elosztók mellett a csatlakozó kábelek nagy választéka is elérhető.

Tulajdonságok:

• 2-12 pólusú
• IP40 – IP69K
• Csavaros reteszelés
• Könnyű felépítés
• UL, VDE és Ecolab jóváhagyással
• Csatlakozó vezetékek
• FDA-kompatibilis verziók

Ez a szöveg gépi fordítással készült.
