Name: binder 77 3434 0000 50712-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Alj, hajlított 10 m Pólusszám: 12 1 d
Brand: binder
SKU: 3217407
Availability: BackOrder

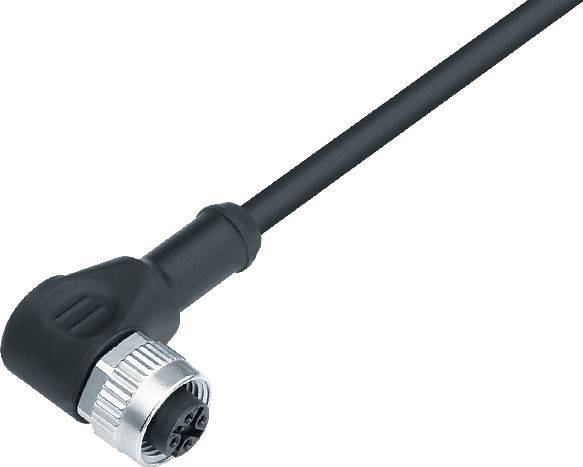

Fekete kábel derékszögű csatlakozóval és fémgyűrűvel, ipari alkalmazásokra alkalmas.

Egy M12-es menetű hajlított csatlakozó műszaki rajza. A méreteket és a kábel átmérőjét részletesen feltüntetik.

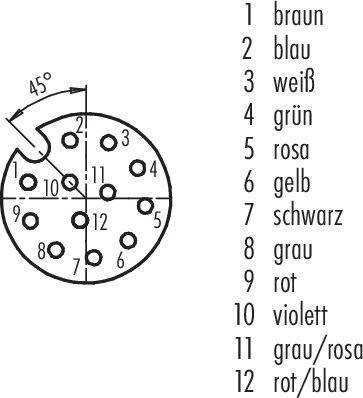

12 érintkezős csatlakozó diagramja, amelyen minden érintkezőnek saját sorszáma és színe van, például '1 barna', '2 kék', stb.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Alj, hajlított

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

10 m

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 11. [P.]

Szám

Összesen (41 990 Ft / Darab)

41 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3434 0000 50712-1000 763-as sorozat

M12-A sarokcsatlakozó
Pólusok száma: 12
Árnyékolatlan
a kábelre öntött
IP69K
UL listán
TISZTA szürke
12 x 0,25 mm²

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Záróanyag: présöntvény cink, nikkelezett
Szigetelő szál: PP9Y halogénmentes
Kábel keresztmetszete: 12 x 0,25 mm²
Haladási sebesség: ≤ 200 m/perc (5 m vízszintes távolság)
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Igen
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3434 0000 50712-1000

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Alj, hajlított

Csatlakozó oldal, A: M12

Pólusszám: 12

Kábelhossz: 10 m

Kabát anyag: PUR

Névleges feszültség: 30 V

Névleges áram: 1.5 A

Névleges áramerősség, kerekítve: 1.5 A

Csatlakozó keresztmetszet (max.): 0.25 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.25 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Szürke

Csatlakozó oldali menet típus: M12

Kábelcsatlakozó és szerelési menet típus: M12

Kódolás: A

Érintkezőanyag: CuSn

Érintkező felület: Au (arany)

: IP69K

Jellemzők: Halogénmentes

Hőmérséklet (min.): -50 °C

Hőmérséklet (max.): 80 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3434 0000 50712-1000-20

Tartalom: 1 db

Ø (kábel tartóval): 6.5 mm

RoHS konform: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó oldali menet típus

Dugó szabvány

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Pólusszám

binder 09 0381 81 08-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 8 1 db darab

Rendelési szám:3216600

Szállítás: 2027. 01. 11. [H.]

Conrad Electronic

M12

Sensorik csatlakozó

Peremes dugó

1.5 A

30 V

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0431 212 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 4 1 db darab

Rendelési szám:3216601

Szállítás: 2027. 01. 11. [H.]

Conrad Electronic

M12

Sensorik csatlakozó

Peremes dugó

Min.: 1

Többszörös: 1

3890Ft^*

binder 09 0435 87 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 4 1 db

Rendelési szám:3216614

Szállítás: 11. 10. [K.]

155 dbConrad Electronic

PG11

Peremes dugó

4 A

250 V

Min.: 1

Többszörös: 1

2390Ft^*

binder 09 0437 87 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 5 1 db

Rendelési szám:3216616

Szállítás: 11. 10. [K.]

80 dbConrad Electronic

PG11

Sensorik csatlakozó

Peremes dugó

4 A

60 V

Min.: 1

Többszörös: 1

2990Ft^*

binder 09 3432 92 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely Pólusszám: 4 1 db

Rendelési szám:3216639

Szállítás: 11. 10. [K.]

3 dbConrad Electronic

M12

Sensorik csatlakozó

Alj, egyenes

4 A

250 V

Min.: 1

Többszörös: 1

6490Ft^*

binder 09 3442 92 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan Alj, egyenes, Peremes hüvely Pólusszám: 5 1 db

Rendelési szám:3216642

Szállítás: 12. 7. [H.]

Conrad Electronic

Sensorik csatlakozó

Alj, egyenes

4 A

60 V

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 3491 969 12-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 x 1 Peremes dugó Pólusszám: 12 1 db darab

Rendelési szám:3216643

Szállítás: 2027. 01. 22. [P.]

Conrad Electronic

M12 x 1

Sensorik csatlakozó

Peremes dugó

1.5 A

30 V

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 70 3441 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216661

Szállítás: 12. 21. [H.]

Conrad Electronic

M12

Sensorik csatlakozó

Peremes dugó

4 A

60 V

Min.: 1

Többszörös: 1

18 990 Ft^*

binder 70 3441 785 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M16 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216662

Szállítás: 12. 21. [H.]

Conrad Electronic

M16

Peremes dugó

4 A

60 V

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 70 3442 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216663

Szállítás: 12. 21. [H.]

Conrad Electronic

M12

Alj, egyenes

4 A

60 V

Min.: 2

Többszörös: 2

18 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3217407 binder 77 3434 0000 50712-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Alj, hajlított 10 m Pólusszám: 12 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217407 binder 77 3434 0000 50712-1000-20 Érzékelő-/működtető összekötő, konfekcionált M12 Alj, hajlított 10 m Pólusszám: 12 1 d

Leírás

Ezek a csatlakozórendszerek tökéletes megoldást kínálnak az érzékelők és aktuátorok számára számos iparágban. Kínálunk IP40-től IP69K-ig terjedő csatlakozókat, sok UL, VDE és Ecolab jóváhagyással, valamint FDA-kompatibilis modellekkel. A felhasználók rendelhetnek kör alakú csatlakozókat 2-12 érintkezővel és különféle lezárási lehetőségekkel, beleértve a forrasztást, krimpelést, mártott forrasztást, kábelt és sodrott végződéseket. Az M5, M8 és M12 csavarrögzítésű csatlakozók egyenes és ferde, valamint karimás kivitelben is kaphatók. A duó dugók és dupla elosztók mellett a csatlakozó kábelek nagy választéka is elérhető.

Tulajdonságok:

• 2-12 pólusú
• IP40 – IP69K
• Csavaros reteszelés
• Könnyű összeszerelés
• UL, VDE és Ecolab jóváhagyással
• Csatlakozó vezetékek
• FDA-kompatibilis verziók

Ez a szöveg gépi fordítással készült.
