Name: binder 77 3527 0000 20704-0500-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 5 m Pólusszám: 4 1 db
Brand: binder
SKU: 3217734
Availability: BackOrder

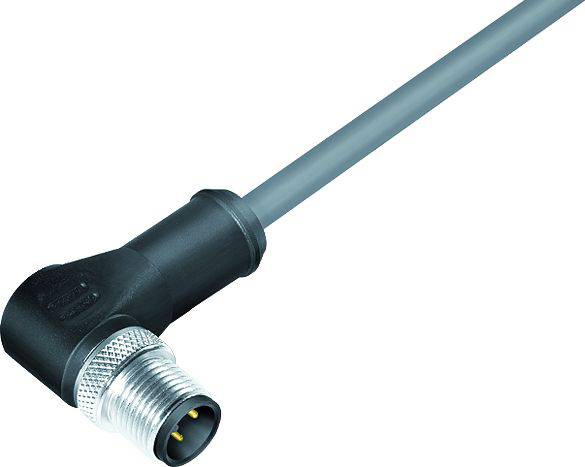

Egy fekete, derékszögben meghajlított kábel fém csatlakozóval. A csatlakozó több érintkezővel rendelkezik és ipari csatlakozásokra alkalmas.

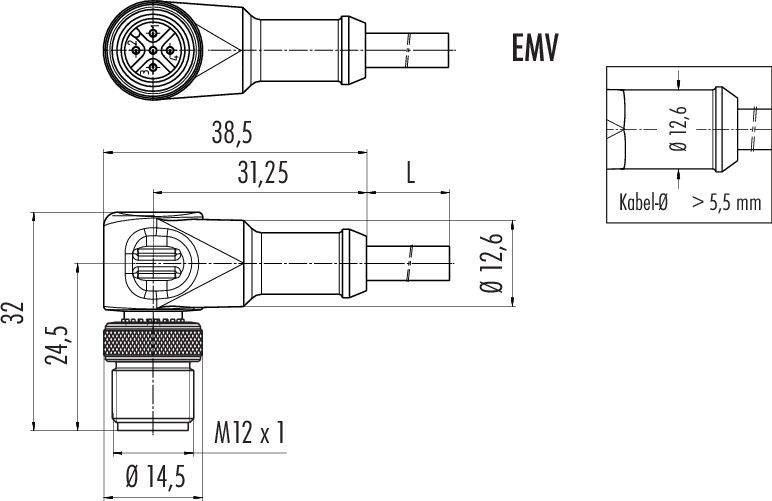

Műszaki rajz egy csatlakozóról milliméterben megadott méretekkel. Felülnézeti és oldalnézeti ábrázolás, valamint menetadatok.

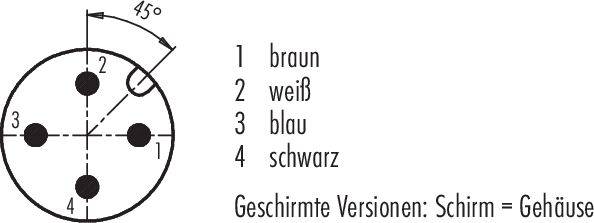

'Elektromos csatlakozó': Négypólusú csatlakozó ábrázolása. Pólusok számozása: 1 barna, 2 fehér, 3 kék, 4 fekete. 45°-os szög. Megjegyzés: 'Árnyékolt verziók: Árnyékolás = Ház'.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Dugó, hajlított

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

5 m

Adatlap (PDF)

Szállítás: 11. 23. [H.]

Szám

Összesen (19 990 Ft / Darab)

19 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3527 0000 20704-0500 763-as sorozat

M12-A derékszögű csatlakozó
Pólusok száma: 4
Árnyékolt
a kábelre öntött
IP67
UL listán
PVC szürke
4 x 0,34 mm²

Műszaki adatok

EMC alkalmasság: árnyékolt
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Záróanyag: CuZn (nikkelezett sárgaréz)
Szigetelő szál: PVC
Kábel keresztmetszete: 4 x 0,34 mm²
Haladási sebesség: ≤ 200 m/perc (5 m vízszintes távolság)
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Nem
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3527 0000 20704-0500

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Dugó, hajlított

Csatlakozó oldal, A: M12

Pólusszám: 4

Kábelhossz: 5 m

Kabát anyag: PVC

Névleges feszültség: 250 V

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Szürke

Csatlakozó oldali menet típus: M12

Kábelcsatlakozó és szerelési menet típus: M12

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Au (arany)

: IP67

Jellemzők: Árnyékolt

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 105 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3527 0000 20704-0500-20

Tartalom: 1 db

Ø (kábel tartóval): 5.4 mm

RoHS konform: Igen
