Name: binder 77 3627 0000 20004-0500-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 5 m Pólusszám: 4 1 db
Brand: binder
SKU: 3217857
Availability: BackOrder

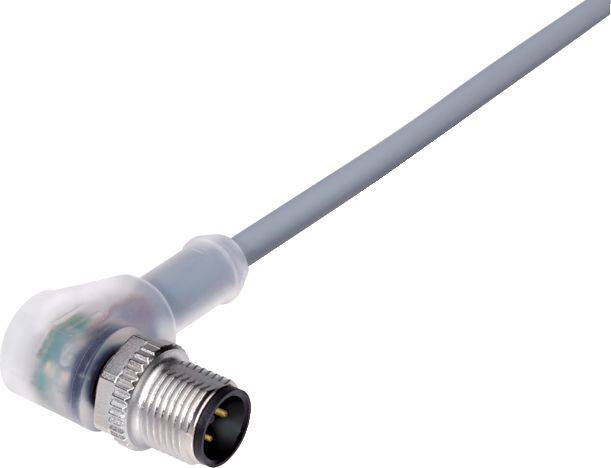

Egy szürke, szögletes csatlakozókábel fém csatlakozóval, amely ipari vagy műszaki alkalmazásokhoz megfelelő.

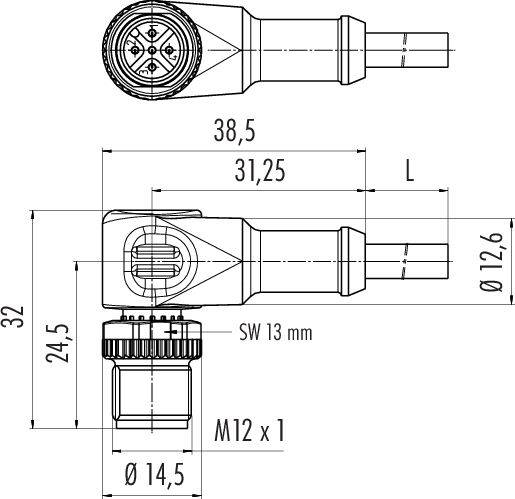

Műszaki rajz egy csatlakozóról. Bemutatja a hosszméretet, átmérőket és csavarspecifikációkat. Szerelési méretezés.

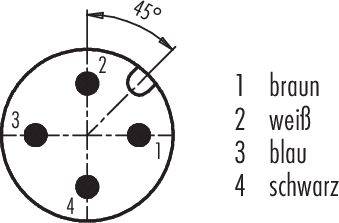

'Csatlakozó kiosztás' diagram: Kör négy ponttal 1-től 4-ig számozva, feliratozva: 1 barna, 2 fehér, 3 kék, 4 fekete, 45 fokos szög.

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Dugó, hajlított

Csatlakozó oldal, A

M12

Pólusszám

Kábelhossz

5 m

Adatlap (PDF)

Szállítás: 11. 23. [H.]

Szám

Összesen (13 990 Ft / Darab)

13 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3627 0000 20004-0500 763-as sorozat

M12-A derékszögű csatlakozó
Pólusok száma: 4
Árnyékolatlan
a kábelre öntött
IP69K
UL listán
PVC szürke
4 x 0,34 mm²
LED PNP közelebbivel

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Záróanyag: présöntvény cink, nikkelezett
Szigetelő szál: PVC
Kábel keresztmetszete: 4 x 0,34 mm²
Haladási sebesség: ≤ 200 m/perc (5 m vízszintes távolság)
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Nem
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3627 0000 20004-0500

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Dugó, hajlított

Csatlakozó oldal, A: M12

Pólusszám: 4

Kábelhossz: 5 m

Kabát anyag: PVC

Névleges feszültség: 10 V
30 V

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Csatlakozó keresztmetszet (max.): 0.34 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.34 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Szürke

Csatlakozó oldali menet típus: M12

Kábelcsatlakozó és szerelési menet típus: M12

Kódolás: A

Érintkezőanyag: CuZn

Érintkező felület: Au (arany)

: IP69K

Jellemzők: LED-del

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 105 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3627 0000 20004-0500-20

Tartalom: 1 db

Ø (kábel tartóval): 4.8 mm

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Dugó szabvány

Névleges áramerősség, kerekítve

Kivitel

Pólusszám

Névleges feszültség

Csatlakozó oldali menet típus

binder 09 0381 81 08-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 8 1 db darab

Rendelési szám:3216600

Szállítás: 2026. 12. 18. [P.]

Conrad Electronic

Sensorik csatlakozó

1.5 A

Peremes dugó

30 V

M12

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0431 212 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó Pólusszám: 4 1 db darab

Rendelési szám:3216601

Szállítás: 2026. 12. 18. [P.]

Conrad Electronic

Sensorik csatlakozó

Peremes dugó

M12

Min.: 1

Többszörös: 1

3890Ft^*

binder 09 0435 87 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 4 1 db

Rendelési szám:3216614

Szállítás: 10. 26. [H.]

Conrad Electronic

4 A

Peremes dugó

250 V

PG11

Min.: 1

Többszörös: 1

2390Ft^*

binder 09 0437 87 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan PG11 Peremes dugó Pólusszám: 5 1 db

Rendelési szám:3216616

Szállítás: 10. 26. [H.]

80 dbConrad Electronic

Sensorik csatlakozó

4 A

Peremes dugó

60 V

PG11

Min.: 1

Többszörös: 1

2990Ft^*

binder 09 3432 92 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely Pólusszám: 4 1 db

Rendelési szám:3216639

Szállítás: 10. 26. [H.]

3 dbConrad Electronic

Sensorik csatlakozó

4 A

Alj, egyenes

250 V

M12

Min.: 1

Többszörös: 1

6490Ft^*

binder 09 3442 92 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan Alj, egyenes, Peremes hüvely Pólusszám: 5 1 db

Rendelési szám:3216642

Szállítás: 11. 17. [K.]

Conrad Electronic

Sensorik csatlakozó

4 A

Alj, egyenes

60 V

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 3491 969 12-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 x 1 Peremes dugó Pólusszám: 12 1 db darab

Rendelési szám:3216643

Szállítás: 2027. 01. 07. [Cs.]

Conrad Electronic

Sensorik csatlakozó

1.5 A

Peremes dugó

30 V

M12 x 1

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 70 3441 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216661

Szállítás: 12. 2. [Sze.]

Conrad Electronic

Sensorik csatlakozó

4 A

Peremes dugó

60 V

M12

Min.: 1

Többszörös: 1

18 990 Ft^*

binder 70 3441 785 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M16 Peremes dugó 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216662

Szállítás: 12. 2. [Sze.]

Conrad Electronic

4 A

Peremes dugó

60 V

M16

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 70 3442 287 05-20 Érzékelő-/működtető összekötő, konfekcionálatlan M12 Alj, egyenes, Peremes hüvely 0.5 m Pólusszám: 5 1 db

Rendelési szám:3216663

Szállítás: 12. 2. [Sze.]

Conrad Electronic

4 A

Alj, egyenes

60 V

M12

Min.: 2

Többszörös: 2

18 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3217857 binder 77 3627 0000 20004-0500-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 5 m Pólusszám: 4 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217857 binder 77 3627 0000 20004-0500-20 Érzékelő-/működtető összekötő, konfekcionált M12 Dugó, hajlított 5 m Pólusszám: 4 1 db

Leírás

Ezek a csatlakozórendszerek tökéletes megoldást kínálnak az érzékelők és aktuátorok számára számos iparágban. Kínálunk IP40-től IP69K-ig terjedő csatlakozókat, sok UL, VDE és Ecolab jóváhagyással, valamint FDA-kompatibilis modellekkel. A felhasználók rendelhetnek kör alakú csatlakozókat 2-12 érintkezővel és különféle lezárási lehetőségekkel, beleértve a forrasztást, krimpelést, mártott forrasztást, kábelt és sodrott végződéseket. Az M5, M8 és M12 csavarrögzítésű csatlakozók egyenes és ferde, valamint karimás kivitelben is kaphatók. A duó dugók és dupla elosztók mellett a csatlakozó kábelek nagy választéka is elérhető.

Tulajdonságok:

• 2-12 pólusú
• IP40 – IP69K
• Csavaros reteszelés
• Könnyű összeszerelés
• UL, VDE és Ecolab jóváhagyással
• Csatlakozó vezetékek
• FDA-kompatibilis verziók

Ez a szöveg gépi fordítással készült.
