Name: binder 77 3708 0000 20008-0500-20 Érzékelő-/működtető összekötő, konfekcionált M8 Alj, hajlított 5 m Pólusszám: 8 1 db
Brand: binder
SKU: 3217967
Availability: BackOrder

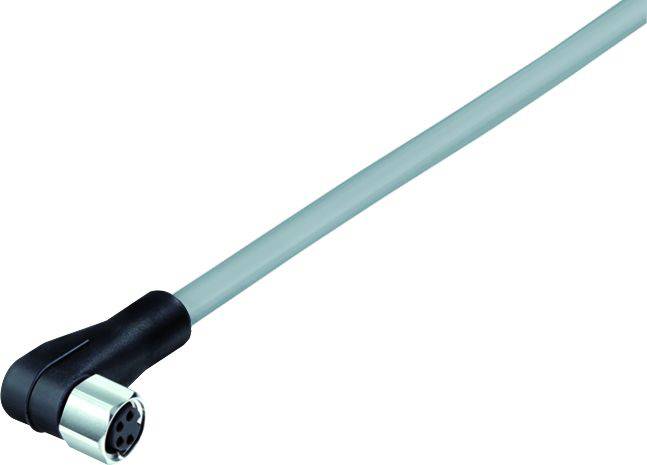

Egy szürke kábel közelképe derékszögű csatlakozóval.

Egy csatlakozó műszaki rajza méretezéssel milliméterben. Bemutatja a teljes hosszúságot, szélességet és a menetrészleteket M8 x 1 menettel, 9 mm-es kulcsmérettel.

'8 érintkezős csatlakozó diagramjaPin-számokkal és hozzátartozó színkódokkal: 1. fehér, 2. barna, 3. zöld, 4. sárga, 5. szürke, 6. rózsaszín, 7. kék, 8. piros.'

1/3

Hasonló kivitel

Termék típus

Érzékelő-/működtető összekötő, konfekcionált

Kivitel

Alj, hajlított

Csatlakozó oldal, A

Pólusszám

Kábelhossz

5 m

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 8. [K.]

Szám

Összesen (22 990 Ft / Darab)

22 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

77 3708 0000 20008-0500 718-as sorozat

M8 szögletes foglalat
Pólusok száma: 8
Árnyékolatlan
a kábelre öntött
IP67
UL listán
PVC szürke
8 x 0,25 mm²
Nemesacél

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezési fok: 3
Érintkezőtest anyaga: PUR
Anyaga zár: rozsdamentes acél
Szigetelő szál: PVC
Kábel keresztmetszete: 8 x 0,25 mm²
Haladási sebesség: 5 m vízszintes távolságban. -> 200 m/perc
Az elmozdított kábel hajlítási sugara: ≥ 10 x Ø
A rögzített kábel hajlítási sugara: ≥ 5 x Ø
Halogénmentes: Nem
Szerelés típusa: kábeles rögzítés

Gyártói szám: 77 3708 0000 20008-0500

Termék típus: Érzékelő-/működtető összekötő, konfekcionált

Kivitel: Alj, hajlított

Csatlakozó oldal, A: M8

Pólusszám: 8

Kábelhossz: 5 m

Kabát anyag: PVC

Névleges feszültség: 30 V

Névleges áram: 1.5 A

Névleges áramerősség, kerekítve: 1.5 A

Csatlakozó keresztmetszet (max.): 0.25 mm²

Vezeték keresztmetszet (érzékelő-/működtető bekötés): 0.25 mm²

Csatlakozó: Kábel dugóval

Gyártói szín: Szürke

Csatlakozó oldali menet típus: M8

Kábelcsatlakozó és szerelési menet típus: M8

Érintkezőanyag: CuSn

Érintkező felület: Au (arany)

: IP67

Jellemzők: PVC

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): 105 °C

Rögzítés: Csavaros zár

Gyártói szám: 77 3708 0000 20008-0500-20

Tartalom: 1 db

Ø (kábel tartóval): 6.0 mm

RoHS konform: Igen

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó oldali menet típus

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Pólusszám

Rögzítés

binder 09 3389 00 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Dugó, egyenes Pólusszám: 4 1 db

Rendelési szám:3216634

Szállítás: 11. 10. [K.]

18 dbConrad Electronic

Dugó, egyenes

4 A

60 V

Snap-In

Min.: 1

Többszörös: 1

2090Ft^*

binder 09 3411 00 03-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Dugó, egyenes Pólusszám: 3 1 db darab

Rendelési szám:3216635

Szállítás: 12. 3. [Cs.]

Conrad Electronic

Dugó, egyenes

4 A

60 V

Snap-In

Min.: 1

Többszörös: 1

1790Ft^*

binder 09 3411 40 03-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Dugó, egyenes Pólusszám: 3 1 db darab

Rendelési szám:3216636

Szállítás: 12. 18. [P.]

Conrad Electronic

Dugó, egyenes

4 A

10 V

Snap-In

Min.: 1

Többszörös: 1

2190Ft^*

binder 70 3420 005 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan Alj, egyenes 0.5 m Pólusszám: 4 1 db

Rendelési szám:3216659

Szállítás: 12. 8. [K.]

Conrad Electronic

Alj, egyenes

4 A

30 V

Csavaros zár

Min.: 1

Többszörös: 1

15 990 Ft^*

binder 70 3421 005 04-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Peremes dugó 0.5 m Pólusszám: 4 1 db

Rendelési szám:3216660

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Peremes dugó

4 A

30 V

Csavaros zár

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 76 6018 0111 00003-0200-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Alj, egyenes Pólusszám: 3 1 db

Rendelési szám:3216850

Szállítás: 11. 10. [K.]

80 dbConrad Electronic

Alj, egyenes

4 A

60 V

Snap-In

Min.: 1

Többszörös: 1

6890Ft^*

binder 76 6018 0111 00004-0200-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Alj, egyenes Pólusszám: 4 1 db

Rendelési szám:3216851

Szállítás: 2027. 01. 19. [K.]

Conrad Electronic

Alj, egyenes

4 A

60 V

Snap-In

Min.: 1

Többszörös: 1

7690Ft^*

binder 76 6018 0111 00006-0200-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Alj, egyenes Pólusszám: 6 1 db

Rendelési szám:3216852

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

Alj, egyenes

1.5 A

30 V

Csavaros zár

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 76 6018 0111 00008-0200-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Alj, egyenes Pólusszám: 8 1 db

Rendelési szám:3216853

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

Alj, egyenes

1.5 A

30 V

Csavaros zár

Min.: 1

Többszörös: 1

15 990 Ft^*

binder 76 6019 0111 00003-0200-20 Érzékelő-/működtető összekötő, konfekcionálatlan M8 Peremes dugó Pólusszám: 3 1 db

Rendelési szám:3216854

Szállítás: 2027. 01. 25. [H.]

Conrad Electronic

Peremes dugó

4 A

60 V

Snap-In

Min.: 1

Többszörös: 1

5990Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3217967 binder 77 3708 0000 20008-0500-20 Érzékelő-/működtető összekötő, konfekcionált M8 Alj, hajlított 5 m Pólusszám: 8 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217967 binder 77 3708 0000 20008-0500-20 Érzékelő-/működtető összekötő, konfekcionált M8 Alj, hajlított 5 m Pólusszám: 8 1 db

Leírás

Ezek a csatlakozórendszerek tökéletes megoldást kínálnak az érzékelők és aktuátorok számára számos iparágban. IP40-től IP69K-ig terjedő csatlakozókat kínálunk, sok UL, VDE és Ecolab jóváhagyással, valamint FDA-kompatibilis modellekkel. A felhasználók rendelhetnek kör alakú csatlakozókat 2-12 érintkezővel és különféle lezárási lehetőségekkel, beleértve a forrasztást, krimpelést, mártogatós forrasztást, kábelt és sodrott végződéseket. Az M5, M8 és M12 csavarrögzítésű csatlakozók egyenes és ferde, valamint karimás kivitelben is kaphatók. A duó dugók és dupla elosztók mellett a csatlakozó kábelek nagy választéka is elérhető.

Tulajdonságok:

• 2-12 pólusú
• IP40 – IP69K
• Csavaros reteszelés
• Könnyű összeszerelés
• UL, VDE és Ecolab jóváhagyással
• Csatlakozó vezetékek
• FDA-kompatibilis verziók

Ez a szöveg gépi fordítással készült.
