binder 79 1426 15 08-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 8 Sorozat (kerek csatlakozók): 702 1 db vásárlása

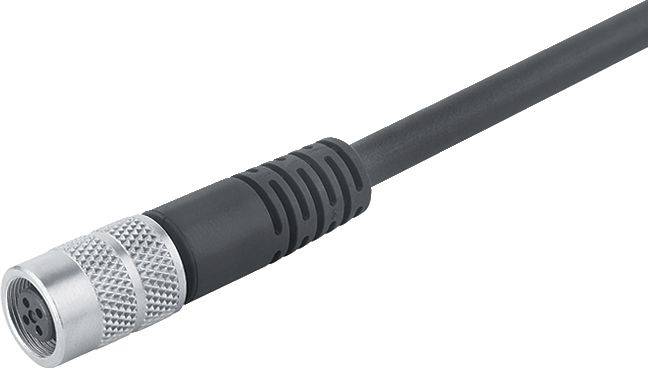

Fekete kábel kerek fémcsatlakozóval, elektronikai csatlakozásokhoz és jelátvitelhez alkalmas.

Hasonló kivitel

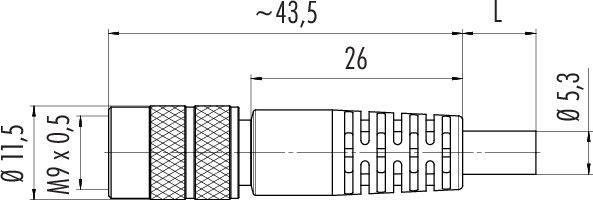

Műszaki rajz egy hengeres csatlakozóról a következő méretekkel: hosszúság 43,5 mm, átmérő 11,5 mm, menet M9 x 0,5 mm.

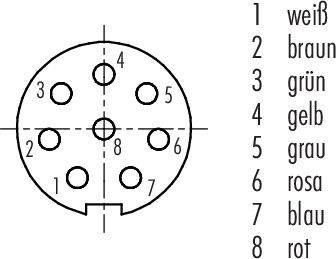

Egy nyolc érintkezős csatlakozó diagramja, amelynek érintkezői 1-től 8-ig vannak számozva. Minden érintkezőhöz külön szín van rendelve: 1 fehér, 2 barna, 3 zöld, 4 sárga, 5 szürke, 6 rózsaszín, 7 kék, 8 piros.

1/3

Hasonló kivitel

Termék típus

Kerek dugó, készre szerelt

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Kábel dugóval

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 21. Sze.

84 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

79 1426 15 08 702-es sorozat

M9 IP67 kábel aljzat
Pólusok száma: 8
Árnyékolt
a kábelre öntött
IP67
TISZTA fekete
8 x 0,14 mm²

Műszaki adatok

EMC alkalmasság: árnyékolt
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Szigetelő szál: PVC
Kábel keresztmetszete: 8 x 0,14 mm²
Hajlítási sugarú kábel elmozdul: 405 mm
Rögzített kábel hajlítási sugara: 80 mm
Halogénmentes: Nem
Szerelés típusa: kábeles rögzítés

Gyártói szám: 79 1426 15 08

Termék típus: Kerek dugó, készre szerelt

Kivitel: Alj, egyenes

Össz pólusszám: 8

Csatlakozó: Kábel dugóval

Gyártói szín: Fekete

Tartalom: 1 db

Hőmérséklet (max.): 80 °C

Névleges áram: 1 A

Hőmérséklet (min.): -25 °C

Névleges áramerősség, kerekítve: 1 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PUR

: AWG 26

Gyártói szám: 79 1426 15 08-20

Pólusszám: 8

Keresztmetszet (max.): 0.14 mm²

Keresztmetszet tartomány: 0.14 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 702

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Kivitel

Tartalom

Össz pólusszám

binder 79 1401 12 02-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215426

4 A

Dugó, egyenes

1 db

binder 79 1401 15 02-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215427

4 A

Dugó, egyenes

1 db

binder 79 1401 72 02-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215428

4 A

Dugó, hajlított

1 db

binder 79 1401 75 02-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215429

4 A

Dugó, hajlított

1 db

binder 79 1402 12 02-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215430

4 A

Alj, egyenes

1 db

binder 79 1402 15 02-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215431

4 A

Alj, egyenes

1 db

binder 79 1402 72 02-20 Kerek dugó, készre szerelt Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215432

4 A

Alj, hajlított

1 db

binder 79 1402 75 02-20 Kerek dugó, készre szerelt Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215433

4 A

Alj, hajlított

1 db

binder 79 1405 12 03-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215434

4 A

Dugó, egyenes

1 db

binder 79 1405 72 03-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215435

4 A

Dugó, hajlított

1 db

Dokumentumok és letöltések

Adatlap

Adatlap 3215458 binder 79 1426 15 08-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 8 Sorozat (kerek csatlakozók): 702 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• IP40 vagy IP67 védelmi osztály
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
