Name: binder 79 1451 215 03-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 d
Brand: binder
SKU: 3215462
Availability: BackOrder

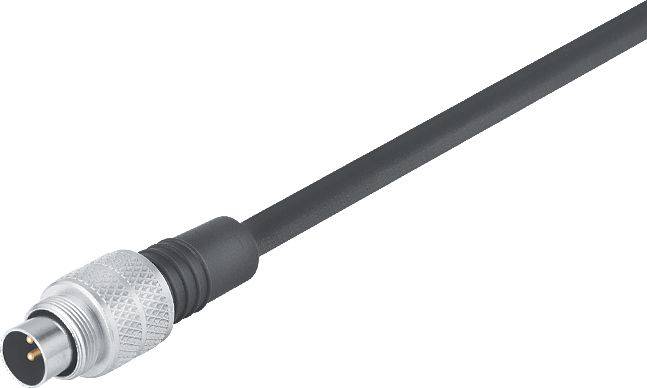

Fekete huzallal ellátott, fém hengeres csatlakozójú kábel; jellemzően ipari alkalmazásokhoz vagy elektronikai csatlakozásokhoz használatos.

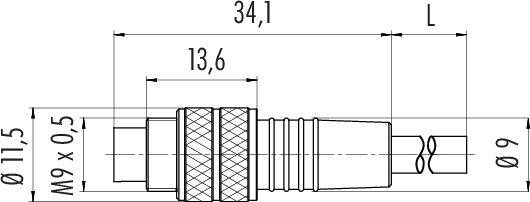

Műszaki rajz egy csatlakozóról méretekkel: hosszúság 34,1 mm, átmérő 11,5 mm, menet M9 x 0,5.

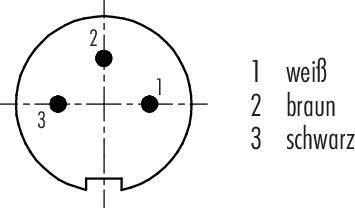

'Csatlakozó kiosztás': Kördiagram egy kerek csatlakozóról három számozott érintkezővel. Felirat: 1 fehér, 2 barna, 3 fekete.

1/3

Hasonló kivitel

Termék típus

Kerek dugó, készre szerelt

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Kábel dugóval

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

15 db

Szám

Összesen (15 990 Ft / Darab)

15 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

79 1451 215 03 702-es sorozat

M9 IP67 kábelcsatlakozó
Pólusok száma: 3
Árnyékolatlan
a kábelre öntött
IP67
TISZTA fekete
3 x 0.25 mm²

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Szigetelő szál: PVC
Kábel keresztmetszete: 3 x 0,25 mm²
Elhelyezett kábel hajlítási sugara: min. 45 mm
Rögzített kábel hajlítási sugara: min. 22 mm
Halogénmentes: Nem
Szerelés típusa: kábeles rögzítés

Gyártói szám: 79 1451 215 03

Termék típus: Kerek dugó, készre szerelt

Kivitel: Dugó, egyenes

Össz pólusszám: 3

Csatlakozó: Kábel dugóval

Gyártói szín: Fekete

Tartalom: 1 db

Hőmérséklet (max.): 70 °C

Névleges áram: 4 A

Hőmérséklet (min.): -25 °C

Névleges áramerősség, kerekítve: 4 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuZn

Ház anyaga: PUR

: AWG 24

Gyártói szám: 79 1451 215 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 702

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Össz pólusszám

Tartalom

binder 79 1401 12 02-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215426

Szállítás: 11. 10. [K.]

10 dbConrad Electronic

Dugó, egyenes

4 A

1 db

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 79 1401 15 02-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215427

Szállítás: 12. 21. [H.]

Conrad Electronic

Dugó, egyenes

4 A

1 db

Min.: 1

Többszörös: 1

23 990 Ft^*

binder 79 1401 72 02-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215428

Szállítás: 11. 10. [K.]

102 dbConrad Electronic

Dugó, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

17 990 Ft^*

binder 79 1401 75 02-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215429

Szállítás: 12. 21. [H.]

Conrad Electronic

Dugó, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

23 990 Ft^*

binder 79 1402 12 02-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215430

Szállítás: 11. 10. [K.]

18 dbConrad Electronic

Alj, egyenes

4 A

1 db

Min.: 1

Többszörös: 1

16 990 Ft^*

binder 79 1402 15 02-20 Kerek dugó, készre szerelt Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215431

Szállítás: 12. 21. [H.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Min.: 1

Többszörös: 1

23 990 Ft^*

binder 79 1402 72 02-20 Kerek dugó, készre szerelt Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215432

Szállítás: 11. 10. [K.]

148 dbConrad Electronic

Alj, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

17 990 Ft^*

binder 79 1402 75 02-20 Kerek dugó, készre szerelt Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215433

Szállítás: 12. 21. [H.]

Conrad Electronic

Alj, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

23 990 Ft^*

binder 79 1405 72 03-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215435

Szállítás: 12. 21. [H.]

Conrad Electronic

Dugó, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

17 990 Ft^*

binder 79 1405 75 03-20 Kerek dugó, készre szerelt Dugó, hajlított Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 db

Rendelési szám:3215436

Szállítás: 12. 21. [H.]

Conrad Electronic

Dugó, hajlított

4 A

1 db

Min.: 1

Többszörös: 1

23 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215462 binder 79 1451 215 03-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215462 binder 79 1451 215 03-20 Kerek dugó, készre szerelt Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 702 1 d

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és tolózáras, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• Védettségi osztály: IP40 vagy IP67
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
