Name: binder 99 0072 100 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db
Brand: binder
SKU: 3215526
Availability: BackOrder

Egy hengeres, bordázott fémcsatlakozó fekete műanyag csatlakozóval, valószínűleg elektromos összeköttetéshez.

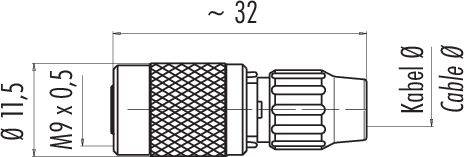

Műszaki rajz egy csatlakozóról méretekkel: hosszúság 32 mm, külső átmérő 11,5 mm, menet M9 x 0,5, kábel átmérő feltüntetve.

Egy mechanikai alkatrész diagramja: Kör két számozott furattal, '1' bal felül, '2' jobb alul, a középpontok átmetszve.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

27 db

Szám

Összesen (6490Ft / Darab)

6490Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0072 100 02 711-es sorozat

M9 IP40 kábel aljzat
Pólusok száma: 2
3,0 - 4,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Kábelátvezetés: 3,0 - 4,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0072 100 02

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 2

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0072 100 02-20

Pólusszám: 2

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 711

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Össz pólusszám

Tartalom

Termék típus

binder 09 0073 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214471

Szállítás: 11. 6. [P.]

23 dbConrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0073 20 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214472

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0074 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214473

Szállítás: 11. 6. [P.]

808 dbConrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

4790Ft^*

binder 09 0074 20 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214474

Szállítás: 12. 14. [H.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0077 20 03-20 Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214475

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0078 20 03-20 Peremes doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214476

Szállítás: 12. 14. [H.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0081 20 04-20 Peremes dugó Peremes dugó Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214477

Szállítás: 12. 14. [H.]

Conrad Electronic

Peremes dugó

3 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5990Ft^*

binder 09 0082 20 04-20 Peremes doboz Alj, egyenes Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214478

Szállítás: 11. 13. [P.]

Conrad Electronic

Alj, egyenes

3 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5990Ft^*

binder 09 0082 32 04-20 Peremes doboz Alj, egyenes Össz pólusszám: 4 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214479

Szállítás: 11. 30. [H.]

Conrad Electronic

Alj, egyenes

3 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 0097 20 05-20 Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 711 1 db

Rendelési szám:3214480

Szállítás: 11. 6. [P.]

10 dbConrad Electronic

Peremes dugó

3 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

6490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215526 binder 99 0072 100 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215526 binder 99 0072 100 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 711 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• Védettségi osztály: IP40 vagy IP67
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
