Name: binder 99 0126 75 07-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 7 Sorozat (kerek csatlakozók): 723 1 d
Brand: binder
SKU: 3215577
Availability: BackOrder

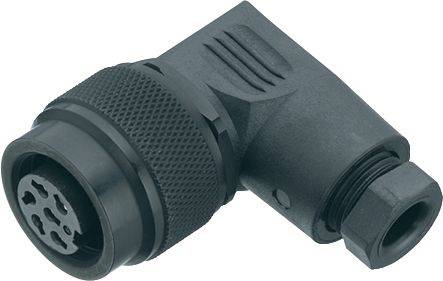

Fekete, derékszögű csatlakozó recézett fogantyúval és több csatlakozási ponttal, elektromos kötések létrehozásához.

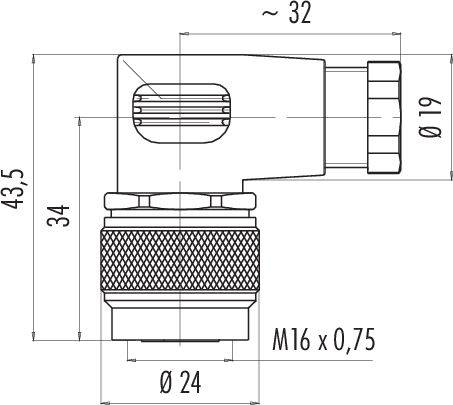

Műszaki rajz egy tömlőcsatlakozó darabról méretekkel: hosszúság ~32 mm, magasság 43,5 mm, különböző átmérők feltüntetve.

Egy 7-pólusú elektromos csatlakozó ábrázolása számozott körkontaktusokkal.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

85 db

Szám

Összesen (16 990 Ft / Darab)

16 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0126 75 07 723-as sorozat

M16 IP67 sarok aljzat
Pólusok száma: 7
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0126 75 07

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 7

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 18

Gyártói szám: 99 0126 75 07-20

Pólusszám: 7

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723
