Name: binder 99 0130 106 12-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 12 Sorozat (kerek csatlakozók): 723 1
Brand: binder
SKU: 3215581
Availability: BackOrder

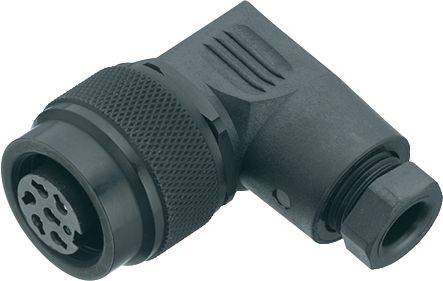

Egy fekete, megtört csatlakozó több érintkezővel, amely elektronikus kapcsolatok létesítésére alkalmas műszaki berendezésekben.

Műszaki rajz egy csatlakozóról méretekkel: hosszúság ~32 mm, magasság 43,5 mm, átmérő 24 mm és 19 mm, M16 x 0,75 menet.

Egy kerek csatlakozó sémája 13 érintkezővel, A-tól M-ig jelölve. Az érintkezők egyenletesen vannak elosztva; egy bevágás tájékozódási segédletként szolgál.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 2027. 01. 13. [Sze.]

Szám

Összesen (22 990 Ft / Darab)

22 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0130 106 12 723-as sorozat

M16 IP67 sarok aljzat
Pólusok száma: 12
4,0 - 6,0 mm
Árnyékolatlan
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0130 106 12

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 12

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0130 106 12-20

Pólusszám: 12

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723
