Name: binder 99 0405 10 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 712 1 db
Brand: binder
SKU: 3215693
Availability: BackOrder

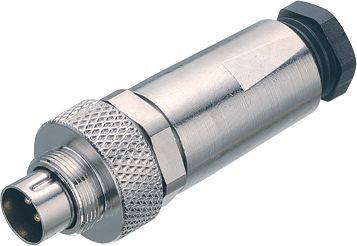

Egy ezüstszínű ipari csatlakozó fém házborítással és több érintkezővel, amelyet elektromos kapcsolatok létesítésére használnak gépekben.

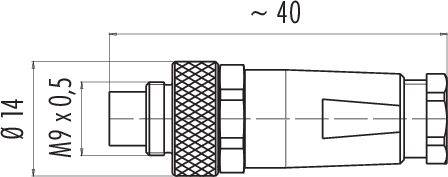

Műszaki rajz egy csatlakozóról méretekkel: átmérő 14 mm, hosszúság körülbelül 40 mm, menet M9 x 0,5.

A DIN-kerek csatlakozó kiosztása: 3-pólusú csatlakozó 1, 2 és 3 számú érintkezőkkel. Mutatja a tűk elhelyezkedését köralakú elrendezésben.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 26. [H.]

1839 db

Szám

Összesen (9890Ft / Darab)

9890Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0405 10 03 712-es sorozat

M9 IP67 kábelcsatlakozó
Pólusok száma: 3
3,5 - 5.0 mm
Árnyékolható
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Kábelátvezetés: 3,5 - 5,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0405 10 03

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 3

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0405 10 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 712

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Kivitel

Tartalom

Össz pólusszám

Termék típus

binder 09 0403 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214954

Szállítás: 10. 26. [H.]

Conrad Electronic

4 A

Peremes dugó

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0403 30 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214955

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Peremes dugó

1 db

Peremes dugó

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0403 35 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214956

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Peremes dugó

1 db

Peremes dugó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0403 80 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214957

Szállítás: 10. 26. [H.]

42 dbConrad Electronic

4 A

Peremes dugó

1 db

Peremes dugó

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 0403 90 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214958

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Peremes dugó

1 db

Peremes dugó

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0404 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214959

Szállítás: 10. 26. [H.]

284 dbConrad Electronic

4 A

Alj, egyenes

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0404 35 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214961

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Alj, egyenes

1 db

Peremes doboz

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0404 55 02-20 Peremes doboz Alj, hajlított, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214962

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Alj, hajlított

1 db

Peremes doboz

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 09 0404 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214963

Szállítás: 10. 26. [H.]

290 dbConrad Electronic

4 A

Alj, egyenes

1 db

Peremes doboz

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 0404 90 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214964

Szállítás: 11. 30. [H.]

Conrad Electronic

4 A

Alj, egyenes

1 db

Peremes doboz

Min.: 1

Többszörös: 1

7690Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215693 binder 99 0405 10 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 712 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215693 binder 99 0405 10 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 712 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és tolózáras, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• IP40 vagy IP67 védelmi osztály
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
