binder 99 0410 70 04-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 4 Sorozat (kerek csatlakozók): 712 1 d vásárlása

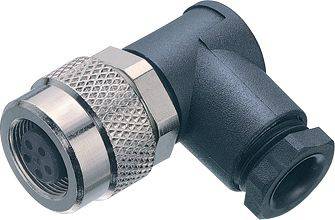

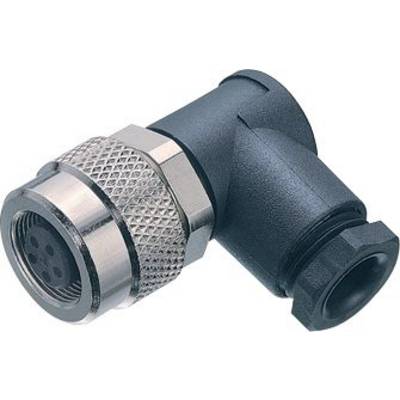

Egy fekete, derékszögű csatlakozó fémmenetes kivitelben, négy érintkezős foglalattal, ipari felhasználásra alkalmas.

Hasonló kivitel

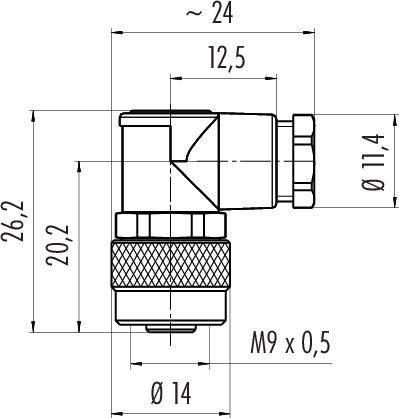

Egy szögletes nyomáscsatlakozó műszaki rajza. Méret: szélesség kb. 24 mm, magasság 26,2 mm. Csatlakozás M9 x 0,5, átmérő 14 mm.

Négypólusú elektromos csatlakozó, amelynek négy kerek érintkezője van, 1-től 4-ig számozva.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 12. H.

22 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (9441Ft / Darab)

9441Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0410 70 04 712-es sorozat

M9 IP67 sarok aljzat
Pólusok száma: 4
3,5 - 5.0 mm
Árnyékolatlan
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Kábelátvezetés: 3,5 - 5,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0410 70 04

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 4

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0410 70 04-20

Pólusszám: 4

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 712

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám

Névleges áramerősség, kerekítve

Kivitel

Tartalom

Össz pólusszám

Termék típus

binder 09 0403 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214954

09 0403 00 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0403 30 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214955

09 0403 30 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0403 35 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214956

09 0403 35 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0403 80 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214957

09 0403 80 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0403 90 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214958

09 0403 90 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0404 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214959

09 0404 00 02

4 A

Alj, egyenes

1 db

Peremes doboz

binder 09 0404 30 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214960

09 0404 30 02

4 A

Alj, egyenesPeremes hüvely

1 db

Peremes doboz

binder 09 0404 35 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214961

09 0404 35 02

4 A

Alj, egyenesPeremes hüvely

1 db

Peremes doboz

binder 09 0404 55 02-20 Peremes doboz Alj, hajlított, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214962

09 0404 55 02

4 A

Alj, hajlítottPeremes hüvely

1 db

Peremes doboz

binder 09 0404 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214963

09 0404 80 02

4 A

Alj, egyenesPeremes hüvely

1 db

Peremes doboz

Dokumentumok és letöltések

Adatlap

Adatlap 3215704 binder 99 0410 70 04-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 4 Sorozat (kerek csatlakozók): 712 1 d

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215704 binder 99 0410 70 04-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 4 Sorozat (kerek csatlakozók): 712 1 d

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• Védettségi osztály: IP40 vagy IP67
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
