Name: binder 99 0414 115 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 712 1 db
Brand: binder
SKU: 3215708
Availability: BackOrder

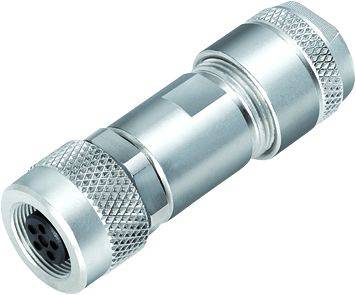

Hengeres fémcsatlakozó bordázott szélekkel és több csatlakozónyílással, amelyet elektromos összeköttetés létrehozására használnak.

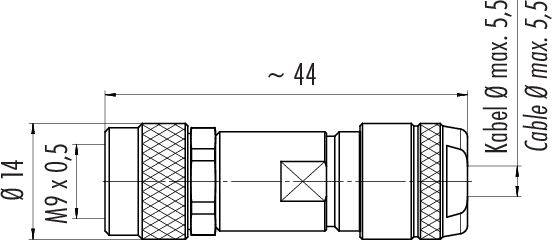

Műszaki rajz egy csatlakozóról a következő méretekkel: hosszúság kb. 44 mm, átmérő 14 mm és M9 x 0,5 mm menet.

Csatlakozó rajza egy kerek 5-pólusú csatlakozóról, 1-től 5-ig számozott lyukakkal, központi tájolásban.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

37 db

Szám

Összesen (16 990 Ft / Darab)

16 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0414 115 05 712-es sorozat

M9 IP67 kábel aljzat
Pólusok száma: 5
4,0-5,5 mm
Árnyékolható
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Kábelátvezetés: 4,0 - 5,5 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0414 115 05

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

: AWG 24

Gyártói szám: 99 0414 115 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 712
