Name: binder 99 0426 115 08-20 Kábel doboz Alj, egyenes Össz pólusszám: 8 Sorozat (kerek csatlakozók): 712 1 db
Brand: binder
SKU: 3215721
Availability: BackOrder

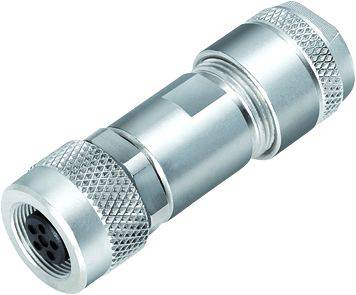

Egy ezüstszínű, fémes csatlakozó hengeres formában, recézett végvédőkkel, ipari felhasználásra alkalmas.

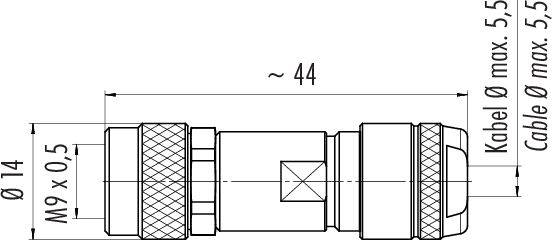

Műszaki rajz egy csatlakozóról. M9-es menet, teljes hossz ~44 mm, kábel maximális átmérője 5,5 mm, külső átmérő 14 mm.

Egy nyolc tűvel ellátott elektromos csatlakozó, amelynek tűi körben vannak elrendezve. Hierarchia: 8-as tű középen, a többi a külső gyűrűben.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 11. [P.]

Szám

Összesen (18 990 Ft / Darab)

18 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0426 115 08 712-es sorozat

M9 IP67 kábel aljzat
Pólusok száma: 8
4,0-5,5 mm
Árnyékolható
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Záróanyag: CuZn (nikkelezett sárgaréz)
Kábelátvezetés: 4,0 - 5,5 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0426 115 08

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 8

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 1 A

Névleges áramerősség, kerekítve: 1 A

Zárás: csavarozás

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

: AWG 26

Gyártói szám: 99 0426 115 08-20

Pólusszám: 8

Keresztmetszet (max.): 0.14 mm²

Keresztmetszet tartomány: 0.14 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 712

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Össz pólusszám

Tartalom

Termék típus

binder 09 0403 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214954

Szállítás: 11. 10. [K.]

6 dbConrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0403 30 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214955

Szállítás: 12. 16. [Sze.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0403 35 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214956

Szállítás: 12. 16. [Sze.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 0403 80 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214957

Szállítás: 11. 10. [K.]

22 dbConrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

7290Ft^*

binder 09 0403 90 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214958

Szállítás: 12. 16. [Sze.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

8190Ft^*

binder 09 0404 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214959

Szállítás: 11. 10. [K.]

184 dbConrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 09 0404 30 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214960

Szállítás: 11. 20. [P.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0404 35 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214961

Szállítás: 12. 16. [Sze.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

9890Ft^*

binder 09 0404 55 02-20 Peremes doboz Alj, hajlított, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214962

Szállítás: 12. 16. [Sze.]

Conrad Electronic

Alj, hajlított

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

14 990 Ft^*

binder 09 0404 80 02-20 Peremes doboz Alj, egyenes, Peremes hüvely Össz pólusszám: 2 Sorozat (kerek csatlakozók): 712 1 db

Rendelési szám:3214963

Szállítás: 11. 10. [K.]

290 dbConrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

7290Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215721 binder 99 0426 115 08-20 Kábel doboz Alj, egyenes Össz pólusszám: 8 Sorozat (kerek csatlakozók): 712 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• IP40 vagy IP67 védelmi osztály
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
