Name: binder 99 0461 75 19-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1 db
Brand: binder
SKU: 3215728
Availability: BackOrder

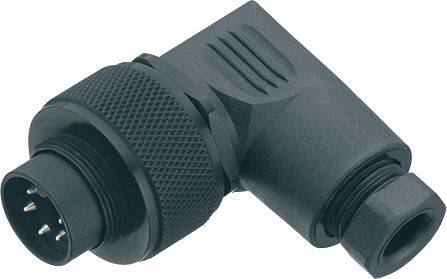

'90 fokos fekete szögcsatlakozó több fémes érintkezővel, ipari alkalmazásokhoz vagy kábelkötésekhez alkalmas.'

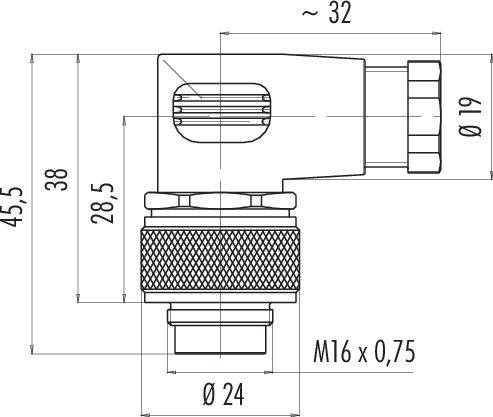

Műszaki rajz egy csatlakozóról részletes méretekkel: teljes hossz körülbelül 32 mm, átmérő 24 mm és 19 mm, menet M16 x 0,75.

Körkörös csatlakozó diagramja A-tól U-ig terjedő tűkkel. A betűk egy köralakú csatlakozó érintkezőinek pozícióit jelölik.

1/3

Hasonló kivitel

Termék típus

Könyökös csatlakozó

Kivitel

Dugó, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

104 db

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0461 75 19 723-as sorozat

M16 IP67 sarokcsatlakozó
Pólusok száma: 19
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0461 75 19

Termék típus: Könyökös csatlakozó

Kivitel: Dugó, hajlított

Össz pólusszám: 19

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0461 75 19-20

Pólusszám: 19

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 09 0101 19 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214483

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

13 990 Ft^*

binder 09 0101 25 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214484

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0101 70 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214485

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0101 79 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214486

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

13 990 Ft^*

binder 09 0102 25 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214487

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0102 70 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214488

Szállítás: 2027. 01. 13. [Sze.]

Conrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0103 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214490

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

7 A

250 V

Peremes dugó

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0103 09 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214491

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

7 A

250 V

Peremes dugó

Min.: 1

Többszörös: 1

6490Ft^*

binder 09 0103 80 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214492

Szállítás: 12. 1. [K.]

Conrad Electronic

Forrasztható

Peremes dugó

7 A

250 V

Peremes dugó

Min.: 1

Többszörös: 1

5990Ft^*

binder 09 0103 89 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214493

Szállítás: 11. 13. [P.]

Conrad Electronic

Forrasztható

Peremes dugó

7 A

250 V

Peremes dugó

Min.: 1

Többszörös: 1

7290Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215728 binder 99 0461 75 19-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215728 binder 99 0461 75 19-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
