Name: binder 99 0462 75 19-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1
Brand: binder
SKU: 3215730
Availability: BackOrder

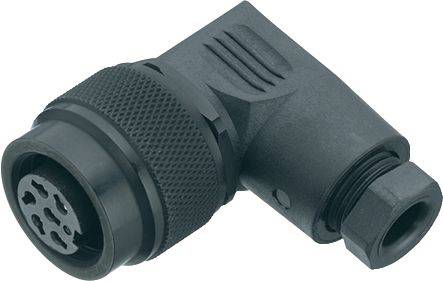

Fekete, derékszögű csatlakozó kerek dugóval és több furattal, elektronikai csatlakozásokhoz alkalmas.

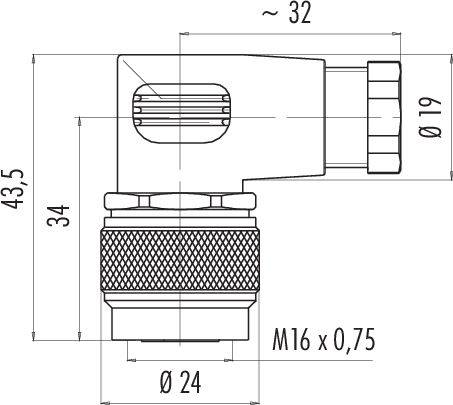

Egy szögilleszték műszaki rajza. Méretek: hosszúság 32 mm, magasság 43,5 mm, menet M16 x 0,75. Átmérő két helyen: 24 mm, 19 mm.

Egy köralakú csatlakozó diagramja, amelyen A-U betűkkel vannak jelölve az egyes érintkezők. 20 csatlakozóhely két koncentrikus körben elhelyezve.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 26. [H.]

15 db

Szám

Összesen (23 990 Ft / Darab)

23 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0462 75 19 723-as sorozat

M16 IP67 sarok aljzat
Pólusok száma: 19
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP67

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0462 75 19

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 19

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0462 75 19-20

Pólusszám: 19

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 723

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Össz pólusszám

Termék típus

Névleges feszültség

binder 09 0101 19 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214483

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Dugó, egyenes

Kábeldugó

250 V

Min.: 1

Többszörös: 1

13 990 Ft^*

binder 09 0101 25 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214484

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Dugó, egyenes

Kábeldugó

250 V

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0101 70 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214485

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Dugó, egyenes

Kábeldugó

250 V

Min.: 1

Többszörös: 1

12 990 Ft^*

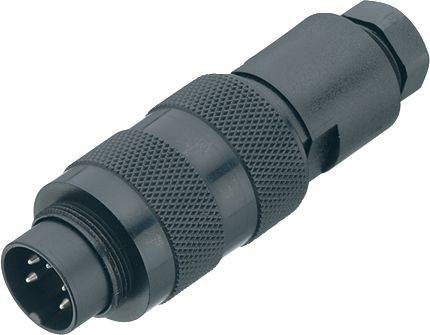

binder 09 0101 79 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214486

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Dugó, egyenes

Kábeldugó

250 V

Min.: 1

Többszörös: 1

13 990 Ft^*

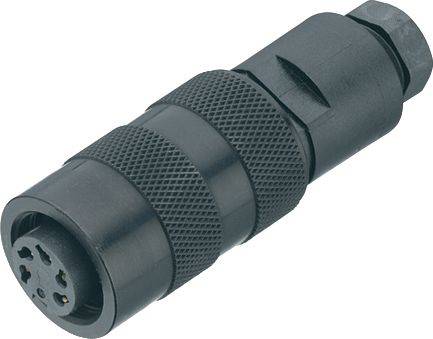

binder 09 0102 25 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214487

Szállítás: 10. 26. [H.]

20 dbConrad Electronic

7 A

Forrasztható

Alj, egyenes

Kábel doboz

250 V

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0102 70 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214488

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Alj, egyenes

Kábel doboz

250 V

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 0102 79 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214489

Szállítás: 2026. 12. 23. [Sze.]

Conrad Electronic

7 A

Forrasztható

Alj, egyenes

Kábel doboz

250 V

Min.: 1

Többszörös: 1

13 990 Ft^*

binder 09 0103 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214490

Szállítás: 11. 12. [Cs.]

Conrad Electronic

7 A

Forrasztható

Peremes dugó

250 V

Min.: 1

Többszörös: 1

5190Ft^*

binder 09 0103 09 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214491

Szállítás: 11. 12. [Cs.]

Conrad Electronic

7 A

Forrasztható

Peremes dugó

250 V

Min.: 1

Többszörös: 1

6490Ft^*

binder 09 0103 80 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 723 1 db

Rendelési szám:3214492

Szállítás: 11. 12. [Cs.]

Conrad Electronic

7 A

Forrasztható

Peremes dugó

250 V

Min.: 1

Többszörös: 1

5990Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215730 binder 99 0462 75 19-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215730 binder 99 0462 75 19-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 19 Sorozat (kerek csatlakozók): 723 1

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
