Name: binder 99 0614 72 05-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 5 Sorozat (kerek csatlakozók): 678 1 d
Brand: binder
SKU: 3215763
Availability: BackOrder

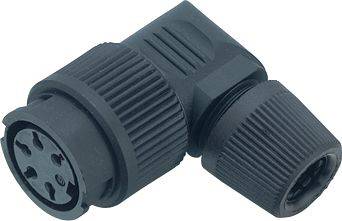

'Fekete, megtört csatlakozó több érintkezővel és bordázott házzal. Elektromos alkatrészek összekapcsolására használatos.'

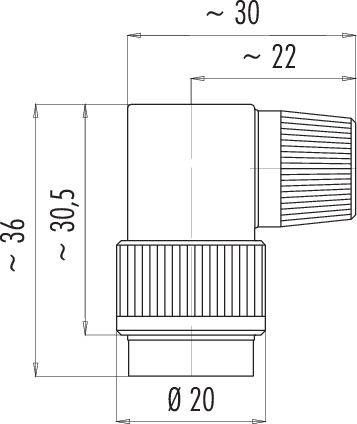

Műszaki rajz egy hengeres csatlakozóról méretezéssel: magasság 36 mm, szélesség 30 mm, átmérő 20 mm; oldalnézeti ábrázolás.

Egy ötpólusú kerek csatlakozó, amelynek öt számozott érintkezője van. Az érintkezők körkörös elrendezésben helyezkednek el. Bevezetési segítség alul található.

1/3

Hasonló kivitel

Termék típus

Szögben kivitelezett doboz

Kivitel

Alj, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

44 db

Szám

Összesen (15 990 Ft / Darab)

15 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0614 72 05 678-as sorozat

Szuronyos szögdoboz
Pólusok száma: 5
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0614 72 05

Termék típus: Szögben kivitelezett doboz

Kivitel: Alj, hajlított

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: Bajonett

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 18

Gyártói szám: 99 0614 72 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 678
