Name: binder 99 0617 70 06-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 6 Sorozat (kerek csatlakozók): 678 1 db
Brand: binder
SKU: 3215764
Availability: BackOrder

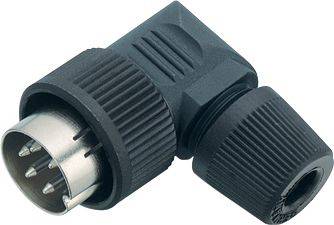

'Egy fekete, derékszögben meghajlított dugasz öt fémcsatlakozóval.'

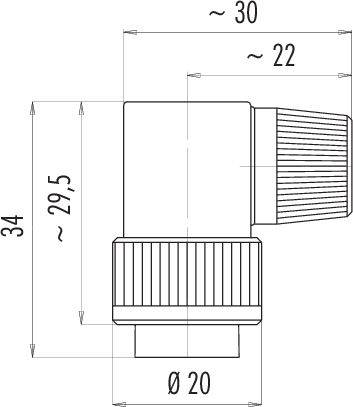

Műszaki rajz egy szögvasról méretezéssel: magasság 34 mm, szélesség 30 mm, nyílás Ø 20 mm, egyéb releváns méretek 22 mm és 29,5 mm.

Egy 6-pólusú DIN csatlakozó rajza, 1-től 6-ig számozott, a kiosztás és érintkezőpozíciók ábrázolása.

1/3

Hasonló kivitel

Termék típus

Könyökös csatlakozó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

43 db

Szám

Összesen (11 990 Ft / Darab)

11 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0617 70 06 678-as sorozat

Bajonett szögcsatlakozó
Pólusok száma: 6 DIN
4,0 - 6,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0617 70 06

Termék típus: Könyökös csatlakozó

Kivitel: Dugó, egyenes

Össz pólusszám: 6

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: Bajonett

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 99 0617 70 06-20

Pólusszám: 6

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 678

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Tartalom

Termék típus

binder 99 0601 00 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215741

Szállítás: 11. 10. [K.]

33 dbConrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Kábeldugó

Min.: 1

Többszörös: 1

3490Ft^*

binder 99 0601 70 02-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215743

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9390Ft^*

binder 99 0601 72 02-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215744

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

binder 99 0602 00 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215745

Szállítás: 11. 10. [K.]

72 dbConrad Electronic

Alj, egyenes

7 A

250 V

1 db

Kábel doboz

Min.: 1

Többszörös: 1

6290Ft^*

binder 99 0602 02 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215746

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, egyenes

7 A

250 V

1 db

Kábel doboz

Min.: 1

Többszörös: 1

4790Ft^*

binder 99 0602 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215747

Szállítás: 11. 10. [K.]

25 dbConrad Electronic

Alj, hajlított

7 A

250 V

1 db

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 99 0602 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215748

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

1 db

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 99 0603 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215749

Szállítás: 11. 12. [Cs.]

Conrad Electronic

Peremes dugó

7 A

250 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

3290Ft^*

binder 99 0604 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215750

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Alj, egyenes

7 A

250 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

4390Ft^*

binder 99 0605 02 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215751

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Kábeldugó

Min.: 1

Többszörös: 1

3690Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215764 binder 99 0617 70 06-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 6 Sorozat (kerek csatlakozók): 678 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215764 binder 99 0617 70 06-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 6 Sorozat (kerek csatlakozók): 678 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
