Name: binder 99 0653 02 14-20 Kábeldugó Dugó, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 678 1 db
Brand: binder
SKU: 3215802
Availability: BackOrder

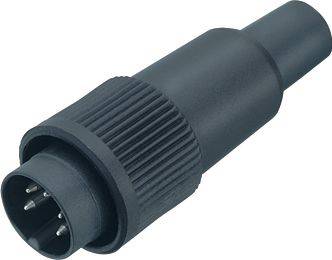

Egy fekete, 5 tűs DIN-csatlakozó bordázott fogantyúval. Alkalmas hang- és MIDI-csatlakozásokhoz elektronikus eszközökben.

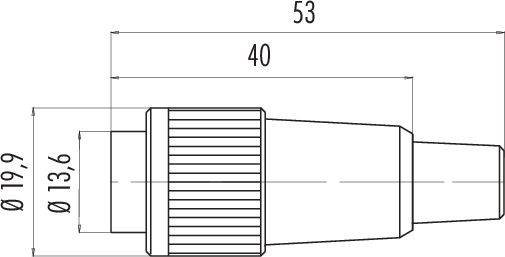

Egy adapter műszaki rajza, amelynek hossza 53 mm, átmérője 19,9 mm és 13,6 mm, bordázott felülettel.

'12 pólusú kerek csatlakozó diagramja, amelynek érintkezőit E, P, R, G, O, S, C, N, T, J, A, M, U, L jelölik. Félköríves elrendezésben.'

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

39 db

Szám

Összesen (12 990 Ft / Darab)

12 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0653 02 14 678-as sorozat

Bajonett kábel csatlakozó
Pólusok száma: 14
6,0 - 8,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0653 02 14

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 14

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: Bajonett

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0653 02 14-20

Pólusszám: 14

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 678

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Tartalom

Termék típus

binder 99 0601 00 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215741

Szállítás: 11. 10. [K.]

33 dbConrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Kábeldugó

Min.: 1

Többszörös: 1

3490Ft^*

binder 99 0601 70 02-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215743

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9390Ft^*

binder 99 0601 72 02-20 Könyökös csatlakozó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215744

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Könyökös csatlakozó

Min.: 1

Többszörös: 1

9890Ft^*

binder 99 0602 00 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215745

Szállítás: 11. 10. [K.]

72 dbConrad Electronic

Alj, egyenes

7 A

250 V

1 db

Kábel doboz

Min.: 1

Többszörös: 1

6290Ft^*

binder 99 0602 02 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215746

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, egyenes

7 A

250 V

1 db

Kábel doboz

Min.: 1

Többszörös: 1

4790Ft^*

binder 99 0602 70 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215747

Szállítás: 11. 10. [K.]

25 dbConrad Electronic

Alj, hajlított

7 A

250 V

1 db

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 99 0602 72 02-20 Szögben kivitelezett doboz Alj, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215748

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, hajlított

7 A

250 V

1 db

Szögben kivitelezett doboz

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 99 0603 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215749

Szállítás: 11. 12. [Cs.]

Conrad Electronic

Peremes dugó

7 A

250 V

1 db

Peremes dugó

Min.: 1

Többszörös: 1

3290Ft^*

binder 99 0604 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215750

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Alj, egyenes

7 A

250 V

1 db

Peremes doboz

Min.: 1

Többszörös: 1

4390Ft^*

binder 99 0605 02 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 678 1 db

Rendelési szám:3215751

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

7 A

250 V

1 db

Kábeldugó

Min.: 1

Többszörös: 1

3690Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215802 binder 99 0653 02 14-20 Kábeldugó Dugó, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 678 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215802 binder 99 0653 02 14-20 Kábeldugó Dugó, egyenes Össz pólusszám: 14 Sorozat (kerek csatlakozók): 678 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
