binder 99 0976 102 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db vásárlása

Fekete, többpólusú elektromos csatlakozó bordázott felülettel és csatlakozóval az egyik végén.

Hasonló kivitel

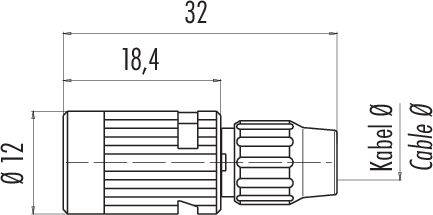

Egy hengeres csatlakozó rajza. Méretei: hosszúság 32 mm, átmérő 12 mm. Kábel átmérője változó.

Műszaki rajz egy kerek csatlakozóaljzatról három számozott érintkezővel (1, 2, 3) és alsó alapkivágással. Műszaki alkalmazásokhoz megfelelő.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 12. H.

38 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (4717Ft / Darab)

4717Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 0976 102 03 710-es sorozat

Bajonett kábel aljzat
Pólusok száma: 3
4,0 - 5,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Kábelátvezetés: 4,0 - 5,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 0976 102 03

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 3

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 4 A

Névleges áramerősség, kerekítve: 4 A

Zárás: Bajonett

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 24

Gyártói szám: 99 0976 102 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 710

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám

Névleges áramerősség, kerekítve

Kivitel

Tartalom

Össz pólusszám

Termék típus

binder 99 0976 102 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215886

Jelenlegi termék

99 0976 102 03

4 A

Alj, egyenes

1 db

Kábel doboz

binder Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 20 db

Rendelési szám:2561583

99 0972 100 02

4 A

Alj, egyenes

20 db

Kábel doboz

binder 09 0973 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215137

09 0973 00 02

4 A

Peremes dugó

1 db

Peremes dugó

binder 09 0974 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215138

09 0974 00 02

4 A

Alj, egyenes

1 db

Peremes doboz

binder 09 0997 00 05-20 Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215139

09 0997 00 05

3 A

Peremes dugó

1 db

Peremes dugó

binder 09 9482 00 08-20 Peremes doboz Alj, egyenes Össz pólusszám: 8 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215330

09 9482 00 08

1 A

Alj, egyenes

1 db

Peremes doboz

binder 99 0971 100 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215881

99 0971 100 02

4 A

Dugó, egyenes

1 db

Kábeldugó

binder 99 0971 102 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215882

99 0971 102 02

4 A

Dugó, egyenes

1 db

Kábeldugó

binder 99 0972 100 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215883

99 0972 100 02

4 A

Alj, egyenes

1 db

Kábel doboz

binder 99 0972 102 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215884

99 0972 102 02

4 A

Alj, egyenes

1 db

Kábel doboz

Dokumentumok és letöltések

Adatlap

Adatlap 3215886 binder 99 0976 102 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215886 binder 99 0976 102 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• Védettségi osztály: IP40 vagy IP67
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
