Name: binder 99 2014 10 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 581 1 db
Brand: binder
SKU: 3215943
Availability: BackOrder

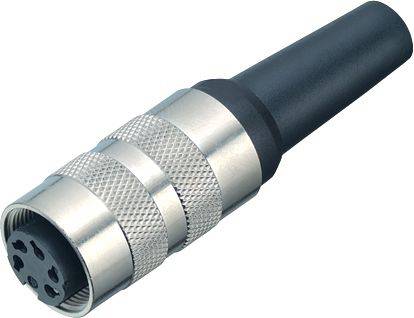

Egy fekete műanyag fogantyúval ellátott fémből készült csatlakozó, amelyet elektromos kötésekhez használnak, 5 érintkezős, hengeres formájú.

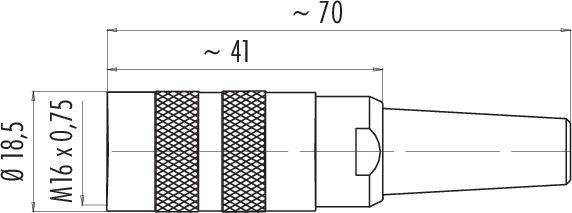

Műszaki rajz egy M16 x 0,75 menetes csatlakozóról, 70 mm hosszúságú, 18,5 mm átmérőjű, részletes méretezéssel ellátva.

Az ábra egy öt érintkezős elektromos csatlakozó felülnézeti képét mutatja, amelynek érintkezői 1-től 5-ig vannak számozva.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

92 db

Szám

Összesen (7290Ft / Darab)

7290Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 2014 10 05 581. sorozat

M16 IP40 kábel aljzat
Pólusok száma: 5
4,0 - 6,0 mm
Árnyékolható
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 2014 10 05

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 5

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 6 A

Névleges áramerősség, kerekítve: 6 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

: AWG 18

Gyártói szám: 99 2014 10 05-20

Pólusszám: 5

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 581
