Name: binder 99 2014 700 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 581 1 db
Brand: binder
SKU: 3215947
Availability: BackOrder

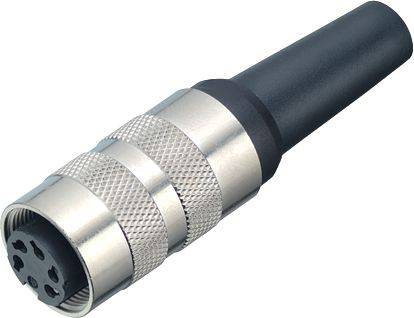

Egy négy lyukkal ellátott fém- és műanyag csatlakozó, amelyet elektromos csatlakozásokhoz terveztek.

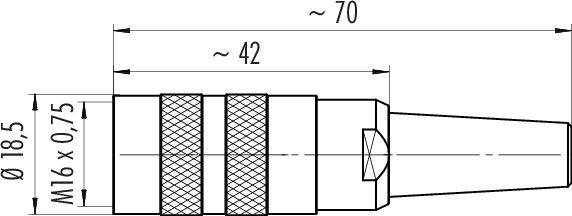

Műszaki rajz egy hengeres alkatrészről menettel. Méretek: átmérő 18,5 mm, hosszúság kb. 70 mm, M16 x 0,75 menet.

Egy kör alakú elektromos csatlakozó rajza öt számozott érintkezővel, amelyeket egyenként vonalak választanak el egymástól.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Krimpelős

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 6. [P.]

34 db

Szám

Összesen (7290Ft / Darab)

7290Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 2014 700 05 581. sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 5
4,0 - 6,0 mm
Árnyékolható
krimpelés (a krimpérintkezőket külön kell megrendelni)
IP40

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 2014 700 05

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 5

Csatlakozó: Krimpelős

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 250 V

Gyártói szám: 99 2014 700 05-20

Pólusszám: 5

RoHS konform: Igen

: IP40

Sorozat: 581

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 99 2001 00 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215891

Szállítás: 11. 6. [P.]

26 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 99 2001 02 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215892

Hamarosan elérhető

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

5990Ft^*

binder 99 2001 09 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215893

Szállítás: 12. 8. [K.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6890Ft^*

binder 99 2001 10 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215894

Szállítás: 11. 6. [P.]

13 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6490Ft^*

binder 99 2001 19 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215895

Szállítás: 12. 8. [K.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7690Ft^*

binder 99 2001 20 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215896

Szállítás: 12. 8. [K.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6490Ft^*

binder 99 2001 29 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215897

Szállítás: 12. 8. [K.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7690Ft^*

binder 99 2001 92 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215898

Szállítás: 12. 8. [K.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7290Ft^*

binder 99 2002 00 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215899

Szállítás: 11. 6. [P.]

24 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

5990Ft^*

binder 99 2002 02 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215900

Szállítás: 11. 6. [P.]

41 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

6490Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3215947 binder 99 2014 700 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 581 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3215947 binder 99 2014 700 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 581 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat számos alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és végződések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
