Name: binder 99 2022 20 06-20 Kábel doboz Alj, egyenes Össz pólusszám: 6 Sorozat (kerek csatlakozók): 581 1 db
Brand: binder
SKU: 3215971
Availability: BackOrder

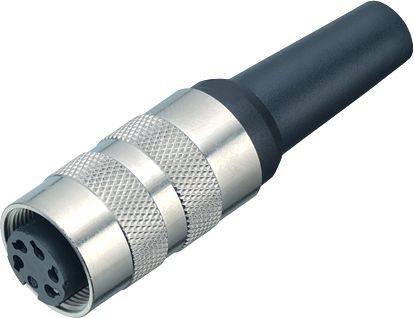

Egy 5-pólusú fémcsatlakozó bordázott felülettel és fekete műanyag házzal, elektronikai csatlakozásokhoz használva.

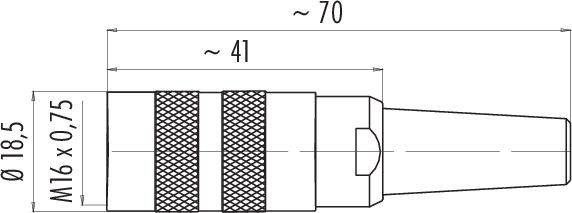

Műszaki rajz egy csatlakozóról méretekkel: hosszúság kb. 70 mm, szélesség 18,5 mm, menet M16 x 0,75.

6 érintkezős elektromos csatlakozó diagramja, amelyen a csatlakozó érintkezőit 1-től 6-ig számozzák.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

30 db

Szám

Összesen (7690Ft / Darab)

7690Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 2022 20 06 581-es sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 6 DIN
6,0 - 8,0 mm
Árnyékolható
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 2022 20 06

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 6

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuSn

: AWG 18

Gyártói szám: 99 2022 20 06-20

Pólusszám: 6

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 581
