Name: binder 99 2037 20 16-20 Kábeldugó Dugó, egyenes Össz pólusszám: 16 Sorozat (kerek csatlakozók): 581 1 db
Brand: binder
SKU: 3216009
Availability: BackOrder

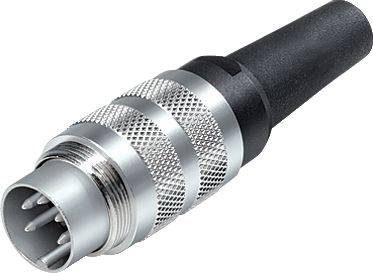

Egy ezüstszínű, több érintkezővel rendelkező csatlakozó fekete műanyag házzal, amelyet jellemzően elektronikai eszközökben használnak.

Műszaki rajz egy csatlakozóról méretekkel: hosszúság kb. 70 mm, átmérő 18,5 mm, menet M16 x 0,75, házkiemelkedés hosszúsága kb. 41 mm.

Kerek csatlakozódiagram 14 betűvel (A–N) jelölt érintkezővel két koncentrikus körön. Csatlakozási pontokat mutat, méretarány nélkül.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 11. [P.]

Szám

Összesen (14 990 Ft / Darab)

14 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 2037 20 16 581-es sorozat

M16 IP40 kábelcsatlakozó
Pólusok száma: 16
6,0 - 8,0 mm
Árnyékolható
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 2037 20 16

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 16

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

: AWG 24

Gyártói szám: 99 2037 20 16-20

Pólusszám: 16

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 581

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 99 2001 00 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215891

Szállítás: 11. 10. [K.]

26 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 99 2001 09 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215893

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6890Ft^*

binder 99 2001 10 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215894

Szállítás: 11. 10. [K.]

13 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6490Ft^*

binder 99 2001 19 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215895

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7690Ft^*

binder 99 2001 20 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215896

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

6490Ft^*

binder 99 2001 29 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215897

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7690Ft^*

binder 99 2001 92 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215898

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

7290Ft^*

binder 99 2002 00 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215899

Szállítás: 11. 10. [K.]

24 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

5990Ft^*

binder 99 2002 02 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215900

Szállítás: 11. 10. [K.]

41 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

6490Ft^*

binder 99 2002 09 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 581 1 db

Rendelési szám:3215901

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

6890Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3216009 binder 99 2037 20 16-20 Kábeldugó Dugó, egyenes Össz pólusszám: 16 Sorozat (kerek csatlakozók): 581 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3216009 binder 99 2037 20 16-20 Kábeldugó Dugó, egyenes Össz pólusszám: 16 Sorozat (kerek csatlakozók): 581 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat számos alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és végződések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
