Name: binder 99 2444 23 05-20 Alj, egyenes Össz pólusszám: 5 + PE Sorozat (kerek csatlakozók): 820 1 db
Brand: binder
SKU: 3216087
Availability: BackOrder

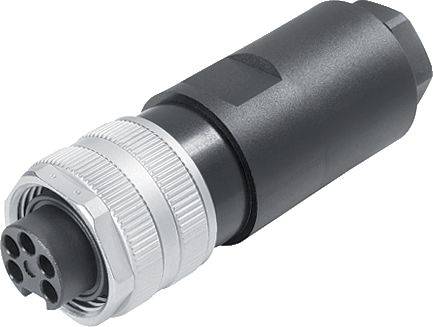

Egy fekete, hengeres csatlakozó ezüstös menettel az első végén és több körformájú érintkezővel.

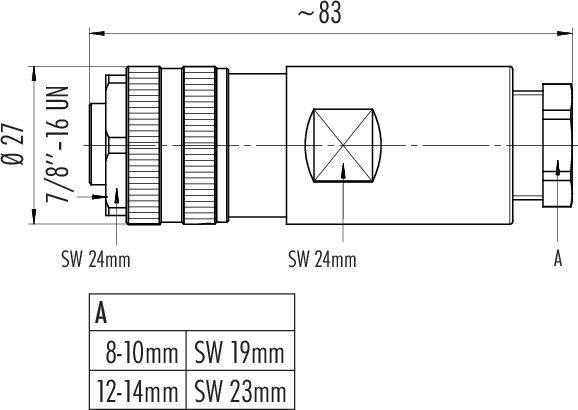

Egy hengeres alkatrész műszaki rajza méretekkel és menetekkel; különböző kulcsméreteket és hosszúságokat mutat.

'5-pólusú DIN-csatlakozó kapcsolási rajza. A kivezetések elrendezésének nézete tömeg- és egyéb kivezetések jelölésével. Felülnézet.'

1/3

Hasonló kivitel

Kivitel

Alj, egyenes

Össz pólusszám

5 + PE

Csatlakozó

Csavaros kapocs

Tartalom

1 db

Névleges áramerősség, kerekítve

9 A

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

12 db

Szám

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 2444 23 05 820-as sorozat

7/8" kábel aljzat
Pólusok száma: 4+PE
8,0 - 10,0 mm
Árnyékolatlan
csavaros bilincs
IP67
UL
VDE

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: III
Szennyezési fok: 3
Az érintkező test anyaga: PUR/PA
Záróanyag: présöntvény cink, nikkelezett
Kábelátvezetés: 8,0 - 10,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 2444 23 05

Kivitel: Alj, egyenes

Össz pólusszám: 5 + PE

Csatlakozó: Csavaros kapocs

Tartalom: 1 db

Névleges áram: 9 A

Névleges áramerősség, kerekítve: 9 A

Zárás: csavarozás

Vezető érintkező (PE): Igen

Névleges feszültség: 300 V
600 V

Érintkezőanyag: CuZn

Ház anyaga: PBT

: AWG 14

Gyártói szám: 99 2444 23 05-20

Pólusszám: 5

Keresztmetszet (max.): 2.50 mm²

Keresztmetszet tartomány: 2.50 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 820

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Tartalom

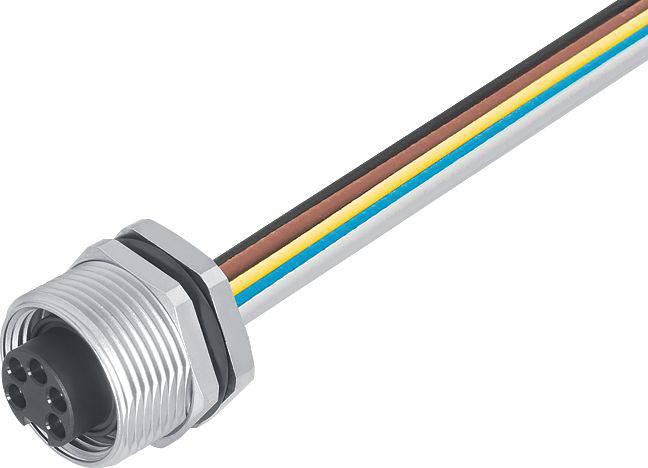

binder 09 2446 100 03-20 Alj, egyenes, Peremes hüvely Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215145

Szállítás: 12. 21. [H.]

Conrad Electronic

Nyílt kábelvégek

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 2446 180 03-20 Alj, egyenes, Peremes hüvely Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215146

Szállítás: 12. 21. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 09 2446 300 03-20 Alj, egyenes Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215147

Szállítás: 11. 10. [K.]

2 dbConrad Electronic

Nyílt kábelvégek

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 2446 310 03-20 Alj, egyenes Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215148

Szállítás: 12. 21. [H.]

Conrad Electronic

Nyílt kábelvégek

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

10 990 Ft^*

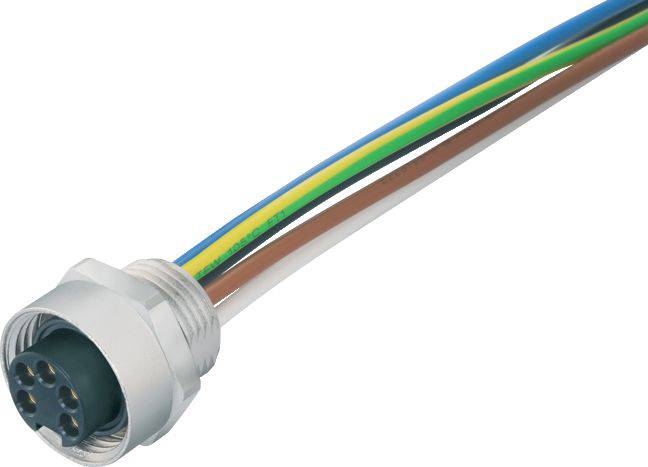

binder 09 2446 320 03-20 Alj, egyenes Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215149

Szállítás: 12. 21. [H.]

Conrad Electronic

Nyílt kábelvégek

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 2446 330 03-20 Alj, egyenes Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215150

Szállítás: 12. 21. [H.]

Conrad Electronic

Forrasztható

Alj, egyenes

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

9390Ft^*

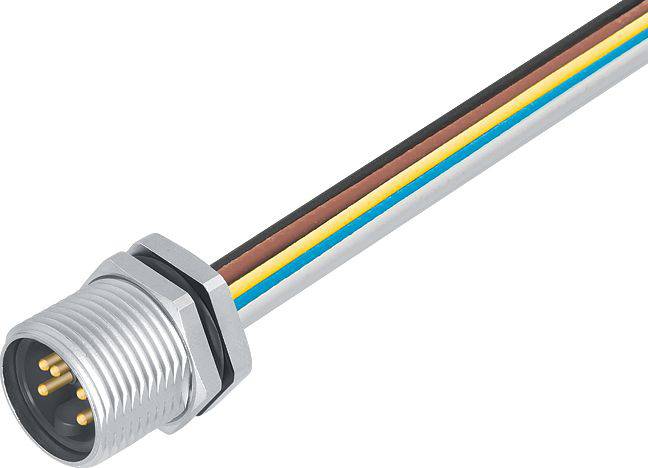

binder 09 2447 100 03-20 Peremes dugó Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215151

Szállítás: 11. 10. [K.]

55 dbConrad Electronic

Nyílt kábelvégek

Peremes dugó

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

12 990 Ft^*

binder 09 2447 180 03-20 Peremes dugó Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215152

Szállítás: 11. 10. [K.]

1 dbConrad Electronic

Forrasztható

Peremes dugó

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

11 990 Ft^*

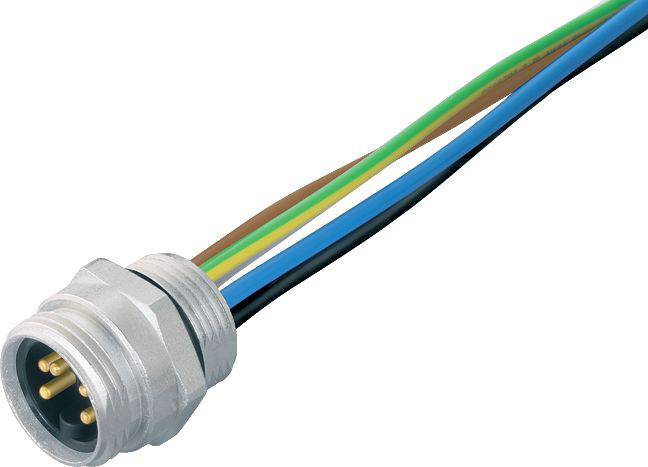

binder 09 2447 300 03-20 Peremes dugó Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215153

Szállítás: 12. 21. [H.]

Conrad Electronic

Nyílt kábelvégek

Peremes dugó

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 09 2447 310 03-20 Peremes dugó Össz pólusszám: 3 + PE Sorozat (kerek csatlakozók): 820 1 db

Rendelési szám:3215154

Szállítás: 12. 21. [H.]

Conrad Electronic

Nyílt kábelvégek

Peremes dugó

10 A

300 V

3 + PE

1 db

Min.: 1

Többszörös: 1

10 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3216087 binder 99 2444 23 05-20 Alj, egyenes Össz pólusszám: 5 + PE Sorozat (kerek csatlakozók): 820 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3216087 binder 99 2444 23 05-20 Alj, egyenes Össz pólusszám: 5 + PE Sorozat (kerek csatlakozók): 820 1 db

Leírás

A tápcsatlakozók váltóáramú motorok, hajtások és motorkapcsolók magas feszültséggel való ellátására szolgálnak huzamosabb ideig, de olyan alacsony feszültségű alkalmazásokhoz is, mint a terepibusz Ethernet-komponensek és hálózati eszközök. Ezek főként M12, M18 és 7/8 hüvelykes kör alakú csatlakozók, amelyeket az ügyfél az adott alkalmazási területnek megfelelően konfigurálhat. A K és S kódolású M12 csatlakozók 630V AC névleges feszültségig használhatók.

Tulajdonságok:

• 9 terméksorozat
• Különféle zárrendszerek, köztük M12, M18 és 7/8"
• Kódolás, beleértve az M12 - S, -K, -T, -L és -US
• Védettségi osztály IP20-tól IP69K-ig
• 2-8 érintkező, köztük 2+PE, 3+PE és 4+PE
• Árnyékolt és árnyékolható
• PUR és PVC ház
• Kábelhossz 0,5 m és 10 m között

Ez a szöveg gépi fordítással készült.
