binder 99 4217 300 07 Szubminiatűr kerek összekötő Dugó, egyenes Össz pólusszám: 6 + PE 1 db vásárlása

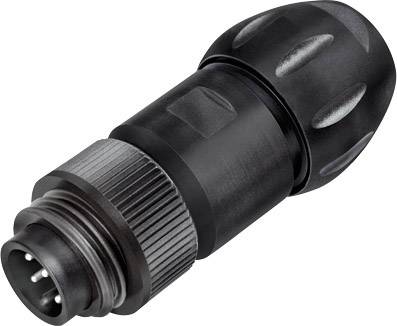

Hengeres formájú elektromos csatlakozó több fémcsappal, amely alkalmas robusztus ipari alkalmazásokhoz.

Hasonló kivitel

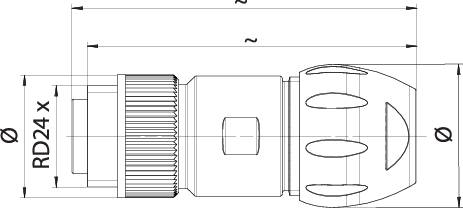

Műszaki rajz egy hengeres csatlakozóról menettel és három csatlakozó kapoccsal, méretezés milliméterben.

Műszaki rajz egy 32 átmérőjű körről. A kör két méretvonallal rendelkezik: egy vízszintessel és egy függőlegessel.

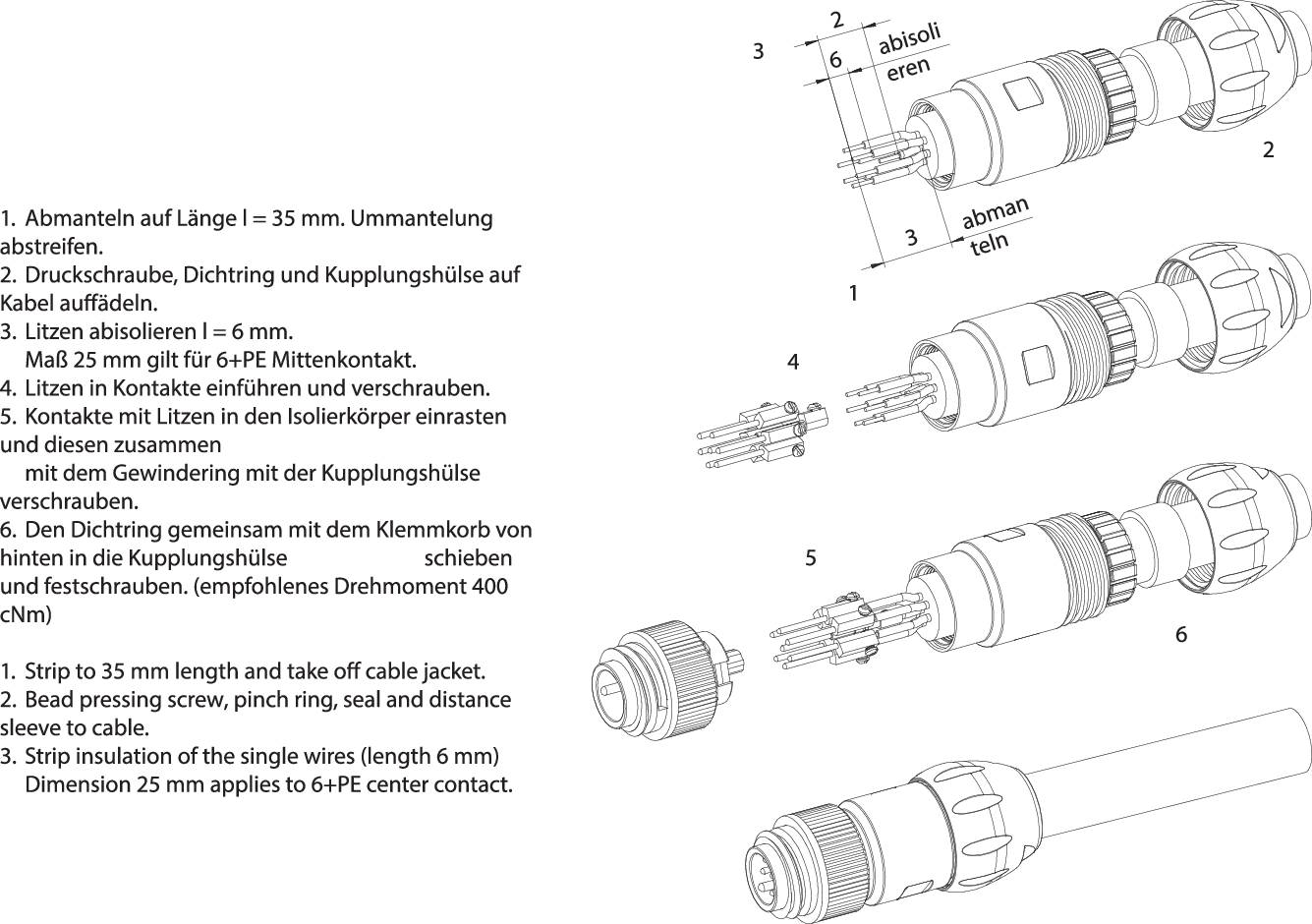

Egy diagram mutatja egy csatlakozó összeszerelésének lépéseit. A feliratok magyarul részletezik a csavarok és kábelek jellemzőit.

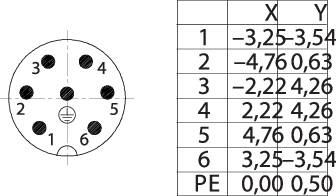

Műszaki rajz egy körkörös csatlakozóról számozott érintkezőkkel. Jobbra mellette egy táblázat, amely X- és Y-koordinátákat tartalmaz minden egyes érintkezőhöz.

Egy csatlakozó műszaki rajza, oldalnézeti ábrázolás megjelölt méretekkel és az alkatrészek részleteivel.

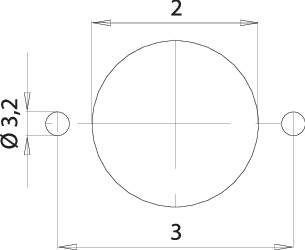

Műszaki rajz egy 32 egység átmérőjű körről. Két koordináta-tengely és méretező vonalak nyilakkal jelzik a távolságokat.

Csatlakozók és házak méretezett diagramja. Felül: Csatlakozó, alul: Ház. Különböző méreteket és csatlakozási pontokat mutat.

1/8

Hasonló kivitel

Termék típus

Szubminiatűr kerek összekötő

Kivitel

Dugó, egyenes

Össz pólusszám

6 + PE

Csatlakozó

Csavaros csatlakozó

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 2. P.

27 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (7079Ft / Darab)

7079Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: 99 4217 300 07

Termék típus: Szubminiatűr kerek összekötő

Kivitel: Dugó, egyenes

Össz pólusszám: 6 + PE

Csatlakozó: Csavaros csatlakozó

Gyártói szín: Fekete

Tartalom: 1 db

Hőmérséklet (max.): +100 °C

Névleges áram: 10 A

Hőmérséklet (min.): -40 °C

Névleges áramerősség, kerekítve: 10 A

Vezető érintkező (PE): Igen

Névleges feszültség: 250 V

Érintkezőanyag: Sárgaréz ezüstözött

Kábel Ø (max.): 17 mm

Vezeték Ø (min.): 7 mm

Ház anyaga: PBT

: 16

Csatlakozási szög: 180°

Gyártói szám: 99 4217 300 07

Kábel átmérő tartomány: 7 - 17 mm

Pólusszám: 6

Keresztmetszet (max.): 1.50 mm²

Keresztmetszet tartomány: 1.50 mm² (max)

RoHS konform: Igen

: IP67

UKCA: Igen
