binder 99 4222 300 04 Szubminiatűr kerek összekötő Csatlakozóaljzat, egyenes Össz pólusszám: 3 + PE 1 db vásárlása

Egy fekete tokmány recés fogantyúval és ezüst részletekkel, elektromos fúrógépekhez alkalmas.

Hasonló kivitel

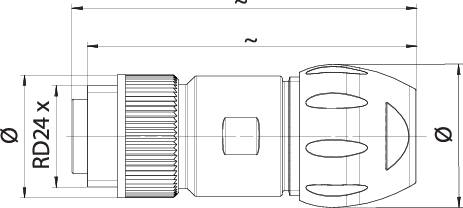

Egy hengeres alkatrész szerkezeti rajza, amelynek bal oldalán bordázott szakasz, középen négyzetes elem és jobb oldalán íves végződés látható. A méreteket és részleteket feltüntettük.

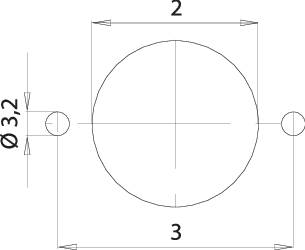

Műszaki rajz egy 32 mm átmérőjű körről, amelynek középvonalai között a vízszintes távolság 3, a függőleges távolság 2 egység.

Négy csatlakozótípus ábrázolása méretekkel és komponensekkel. A számok a különböző csatlakozókat és hosszakat mutatják.

'Kerek csatlakozó négy lyukkal, mellette táblázat X, Y oszlopokkal. Értékek: 1(3,18), 2(3,18), 3(-3,18), PE(3,18).'

Műszaki rajz egy csavarozott kötőelemről méretezéssel. Bemutatja a kötőelem tervezésének és szerkezetének részleteit.

Műszaki rajz egy 32 átmérőjű körről. A szomszédos elemektől való távolság 2 és 3 értékkel van jelölve.

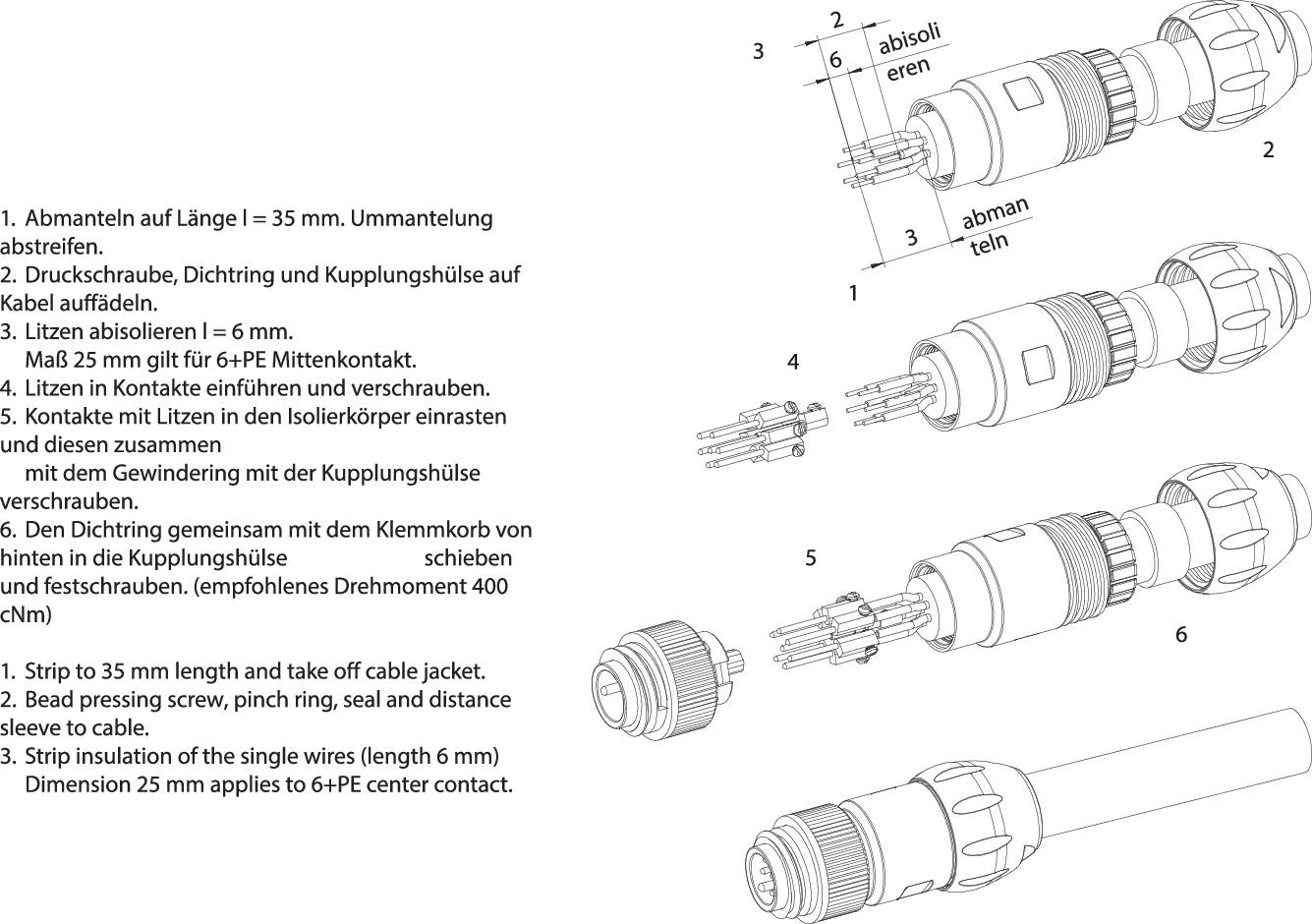

Többlépcsős robbantott ábra egy csatlakozó szerelvényéről, amelyen számozott alkatrészek és azok vonatkozó méretei és megnevezései szerepelnek.

1/8

Hasonló kivitel

Termék típus

Szubminiatűr kerek összekötő

Kivitel

Csatlakozóaljzat, egyenes

Össz pólusszám

3 + PE

Csatlakozó

Csavaros csatlakozó

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 13. K.

54 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (6764Ft / Darab)

6764Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Gyártói szám: Binder

Termék típus: Szubminiatűr kerek összekötő

Kivitel: Csatlakozóaljzat, egyenes

Össz pólusszám: 3 + PE

Csatlakozó: Csavaros csatlakozó

Gyártói szín: Fekete

Tartalom: 1 db

Hőmérséklet (max.): +100 °C

Névleges áram: 16 A

Hőmérséklet (min.): -40 °C

Névleges áramerősség, kerekítve: 16 A

Vezető érintkező (PE): Igen

Névleges feszültség: 400 V

Érintkezőanyag: Bronz, ezüstözött

Kábel Ø (max.): 17 mm

Vezeték Ø (min.): 7 mm

Ház anyaga: PBT

: 14

Csatlakozási szög: 180°

Gyártói szám: 99 4222 300 04

Kábel átmérő tartomány: 7 - 17 mm

Pólusszám: 3

Keresztmetszet (max.): 2.50 mm²

Keresztmetszet tartomány: 2.50 mm² (max)

: IP67
