Name: binder 99 5105 00 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 423 1 db
Brand: binder
SKU: 3216194
Availability: BackOrder

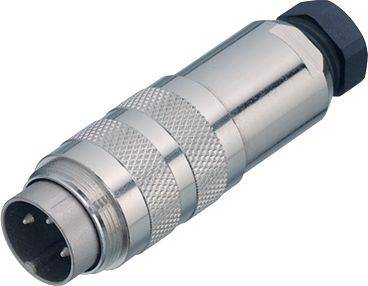

Fémből készült elektronikai csatlakozó több érintkezővel eszközök összekötéséhez.

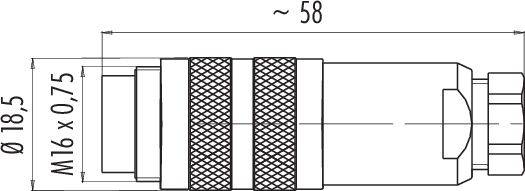

Műszaki rajz hengeres csatlakozóról. Méretei: átmérő 18,5 mm, hosszúság kb. 58 mm, menet M16 x 0,75.

Háromtűs csatlakozó ábrázolása. Három számozott érintkező: 1, 2, 3, köríven elrendezve.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

3 db

Szám

Összesen (9890Ft / Darab)

9890Ft

ÁFÁ-val

Már csak 3 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 5105 00 03 423-as sorozat

M16 IP67 kábelcsatlakozó
Pólusok száma: 3 DIN
4,0 - 6,0 mm
Árnyékolható
Forrasztható
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 5 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 6,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 5105 00 03

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 3

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 7 A

Névleges áramerősség, kerekítve: 7 A

Zárás: csavarozás

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: Sárgaréz nikkelezett

: AWG 18

Gyártói szám: 99 5105 00 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 423

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Kivitel

Névleges áramerősség, kerekítve

Névleges feszültség

Össz pólusszám

Termék típus

binder 99 5105 00 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216194

Szállítás: 11. 10. [K.]

3 dbConrad Electronic

Jelenlegi termék

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

9890Ft^*

binder 99 5101 00 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216182

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 99 5101 09 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216183

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 99 5101 15 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216184

Szállítás: 11. 10. [K.]

44 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

9390Ft^*

binder 99 5101 19 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216185

Szállítás: 11. 10. [K.]

20 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 99 5101 40 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216186

Szállítás: 11. 10. [K.]

59 dbConrad Electronic

Forrasztható

Dugó, egyenes

7 A

250 V

Kábeldugó

Min.: 1

Többszörös: 1

8190Ft^*

binder 99 5101 75 02-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216187

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Dugó, hajlított

7 A

250 V

Könyökös csatlakozó

Min.: 1

Többszörös: 1

10 990 Ft^*

binder 99 5102 00 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216188

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 99 5102 09 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216189

Szállítás: 12. 11. [P.]

Conrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

11 990 Ft^*

binder 99 5102 15 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 423 1 db

Rendelési szám:3216190

Szállítás: 11. 10. [K.]

18 dbConrad Electronic

Forrasztható

Alj, egyenes

7 A

250 V

Kábel doboz

Min.: 1

Többszörös: 1

9890Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3216194 binder 99 5105 00 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 423 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3216194 binder 99 5105 00 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 423 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16-os reteszelés között. Sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelő, a mártogatós, a csavaros bilincs és a forrasztó csatlakozások, a sodrott vezetékek és az öntött kábelek. Mint minden kötőanyag-termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettségi osztály: IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle reteszelőrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
