Name: binder 99 5109 740 04-20 Kábeldugó Dugó, egyenes Össz pólusszám: 4 Sorozat (kerek csatlakozók): 423 1 db
Brand: binder
SKU: 3216212
Availability: BackOrder

Csiszolt felületű fémkötő elem, hengeres alakú, műszaki alkalmazásokra alkalmas.

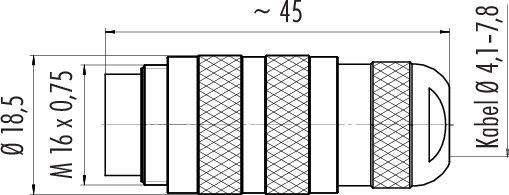

Műszaki rajz egy kábel csatlakozóról méretekkel: hosszúság kb. 45 mm, átmérő 18,5 mm, kábel átmérő tartomány 4,1-7,8 mm.

Csatlakozó kapcsolási rajz kerek formában négy sorszámozott érintkezővel: 1, 2, 3, 4. Segítséget nyújt a huzalozás során történő tájékozódáshoz.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Krimpelős

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

25 db

Szám

Összesen (8190Ft / Darab)

8190Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 5109 740 04 423-as sorozat

M16 IP67 kábelcsatlakozó
Pólusok száma: 4
4,0 - 8,0 mm
Árnyékolatlan
krimpelés (a krimpérintkezőket külön kell megrendelni)
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 4,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 5109 740 04

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 4

Csatlakozó: Krimpelős

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 250 V

Ház anyaga: Sárgaréz nikkelezett

Gyártói szám: 99 5109 740 04-20

Pólusszám: 4

RoHS konform: Igen

: IP67

Sorozat: 423
