Name: binder 99 5661 15 19-20 Kábeldugó Dugó, egyenes Össz pólusszám: 19 Sorozat (kerek csatlakozók): 423 1 db
Brand: binder
SKU: 3216451
Availability: BackOrder

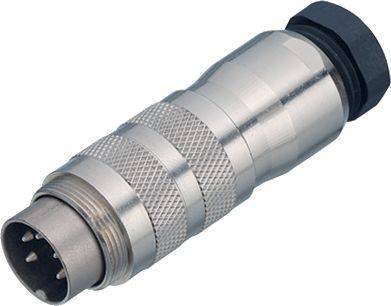

Hat pólusú fémcsatlakozó bordázott felülettel és fekete menetes kupakkal. Elektromos csatlakozásokhoz használatos.

Műszaki rajz hengeres csatlakozóról. Méretek: átmérő 18,5 mm, hosszúság kb. 62 mm, menetméret M16 x 0,75.

Egy 19 érintkezős kerek csatlakozó diagramja, amelynek érintkezői A-tól U-ig vannak számozva. A csatlakozó felülnézeti elrendezését mutatja.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 10. [K.]

95 db

Szám

Összesen (17 990 Ft / Darab)

17 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 5661 15 19 423-as sorozat

M16 IP67 kábelcsatlakozó
Pólusok száma: 19
6,0 - 8,0 mm
Árnyékolható
Forrasztható
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 5661 15 19

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 19

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 3 A

Névleges áramerősség, kerekítve: 3 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

Ház anyaga: Sárgaréz nikkelezett

: AWG 24

Gyártói szám: 99 5661 15 19-20

Pólusszám: 19

Keresztmetszet (max.): 0.25 mm²

Keresztmetszet tartomány: 0.25 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 423
