Name: binder 99 5671 79 08-20 Könyökös csatlakozó Dugó, hajlított Össz pólusszám: 8 Sorozat (kerek csatlakozók): 423 1 db
Brand: binder
SKU: 3216463
Availability: BackOrder

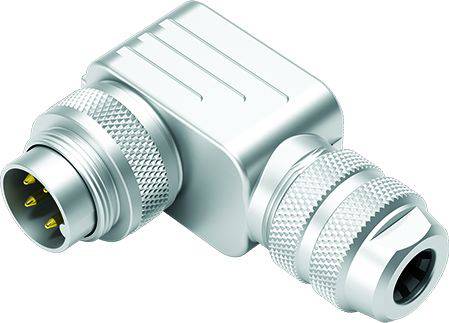

Derékszögű, fémes csatlakozó recézett csavarfejű zárókötéssel és többszörös érintkezővel.

Egy csatlakozó műszaki rajza. Méretei: hosszúság 54 mm, átmérő 18 mm. Menetméret M16 x 0,75. Oldalnézet és felülnézet.

'Egy nyolc számozott érintkezővel rendelkező kerek csatlakozó ábrázolása körszerű elrendezésben.'

1/3

Hasonló kivitel

Termék típus

Könyökös csatlakozó

Kivitel

Dugó, hajlított

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 11. [P.]

Szám

Összesen (18 990 Ft / Darab)

18 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 5671 79 08 423-as sorozat

M16 IP67 sarokcsatlakozó
Pólusok száma: 8 DIN
6,0 - 8,0 mm
Árnyékolható
Forrasztható
IP67
UL

Műszaki adatok

EMC alkalmasság: árnyékolható
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: I
Szennyezettségi fok: 1
Anyaga érintkező test: PBT (UL94 V-0)
Kábelátvezetés: 6,0 - 8,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 5671 79 08

Termék típus: Könyökös csatlakozó

Kivitel: Dugó, hajlított

Össz pólusszám: 8

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 5 A

Névleges áramerősség, kerekítve: 5 A

Zárás: csavarozás

Névleges feszültség: 60 V

Érintkezőanyag: CuZn

Ház anyaga: Sárgaréz nikkelezett

: AWG 18

Gyártói szám: 99 5671 79 08-20

Pólusszám: 8

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 423
