binder 99 9105 03 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db vásárlása

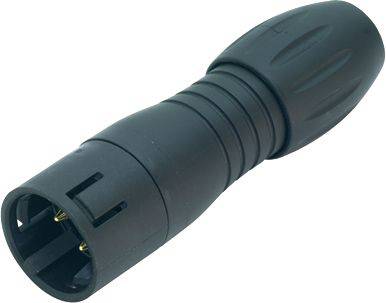

Egy fekete, hengeres csatlakozó bordázott felülettel, audioeszközökhöz alkalmas.

Hasonló kivitel

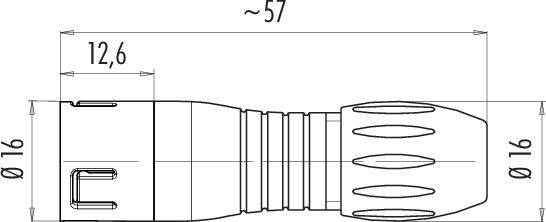

Egy hengeres alkatrész műszaki rajza, amelynek hossza körülbelül 57 mm, átmérője 16 mm, és egy 12,6 mm-es tagolással rendelkezik.

Egy diagram egy hárompólusú csatlakozóaljzat kapcsolási rajzát mutatja, amelyen az 1, 2 és 3 számmal jelölt csatlakozók, valamint egy védőföldelés szimbólum látható.

1/3

Hasonló kivitel

Termék típus

Kábeldugó

Kivitel

Dugó, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 12. H.

1 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (3220Ft / Darab)

3220Ft

ÁFA nélkül

Már csak 1 db érhető el

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 9105 03 03 720-as sorozat

Snap-in IP67 kábelcsatlakozó
Pólusok száma: 3
2,5-4,0 mm
Árnyékolatlan
Forrasztható
IP67
VDE

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag csoport: II
Túlfeszültség kategória: II
Szennyezettségi osztály: 2
Anyaga érintkező test: PA (UL94 V-0)
Kábelátvezetés: 2,5 - 4,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 9105 03 03

Termék típus: Kábeldugó

Kivitel: Dugó, egyenes

Össz pólusszám: 3

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 7 A

Névleges áramerősség, kerekítve: 7 A

Zárás: csattan

Névleges feszültség: 250 V

Érintkezőanyag: CuZn

Ház anyaga: PA

: AWG 18

Gyártói szám: 99 9105 03 03-20

Pólusszám: 3

Keresztmetszet (max.): 0.75 mm²

Keresztmetszet tartomány: 0.75 mm² (max)

RoHS konform: Igen

: IP67

Sorozat: 720

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Gyártói szám

Névleges áramerősség, kerekítve

Csatlakozó

Kivitel

Tartalom

Össz pólusszám

Termék típus

Névleges feszültség

binder 99 9105 03 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217565

Jelenlegi termék

99 9105 03 03

7 A

Forrasztható

Dugó, egyenes

1 db

Kábeldugó

250 V

binder 08 2434 000 001-20 Adapter Adapter, Peremes ház Sorozat (kerek csatlakozók): 720 darab 1 db

Rendelési szám:3214454

08 2434 000 001

AdapterPeremes ház

1 db

Adapter

binder 99 9105 02 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217564

99 9105 02 03

7 A

Forrasztható

Dugó, egyenes

1 db

Kábeldugó

250 V

binder 99 9106 02 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217567

99 9106 02 03

7 A

Forrasztható

Alj, egyenes

1 db

Kábel doboz

250 V

binder 99 9107 090 03-20 Peremes dugó Peremes dugó Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217570

99 9107 090 03

7 A

Forrasztható

Peremes dugó

1 db

Peremes dugó

250 V

binder 99 9108 090 03-20 Peremes doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217571

99 9108 090 03

7 A

Forrasztható

Alj, egyenes

1 db

Peremes doboz

250 V

binder 99 9113 02 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217572

99 9113 02 05

5 A

Forrasztható

Dugó, egyenes

1 db

Kábeldugó

125 V

binder 99 9113 03 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217573

99 9113 03 05

5 A

Forrasztható

Dugó, egyenes

1 db

Kábeldugó

125 V

binder 99 9113 70 05-20 Kábeldugó Dugó, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217575

99 9113 70 05

5 A

Forrasztható

Dugó, egyenes

1 db

Kábeldugó

125 V

binder 99 9114 02 05-20 Kábel doboz Alj, egyenes Össz pólusszám: 5 Sorozat (kerek csatlakozók): 720 1 db

Rendelési szám:3217576

99 9114 02 05

5 A

Forrasztható

Alj, egyenes

1 db

Kábel doboz

125 V

Dokumentumok és letöltések

Adatlap

Adatlap 3217565 binder 99 9105 03 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217565 binder 99 9105 03 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 720 1 db

Leírás

Ez a hét miniatűr kör alakú csatlakozósorozat sokféle alkalmazásra alkalmas a zárrendszerek, érintkezőelrendezések, IP-besorolások és kivezetések széles skálájának köszönhetően. Az ügyfelek választhatnak a tolóhúzás, a bepattintható, a bajonett és az M16 reteszelés között. A sorozattól függően 2-24 érintkezős csatlakozók kábeles vagy karimás kivitelben is kaphatók. A csatlakozási típusok közé tartoznak a krimpelős, mártogatós, csavaros bilincs- és forrasztócsatlakozások, sodrott vezetékek és öntött kábelek. Mint minden kötőanyag termék, ezek a miniatűr csatlakozók is kiváló minőségű anyagokból készülnek a hosszú és megbízható élettartam érdekében. Sok UL és VDE jóváhagyással rendelkezik, néhány pedig ASIG-kompatibilis.

Tulajdonságok:

• Védettség IP40, IP67, IP67 árnyékolt vagy IP68
• 2-24 pólusú
• Egyenes és ferde kábeles változatok
• Karimás változatok
• Arany vagy ezüstözött sárgaréz és bronz érintkezők
• 1000 párosítási ciklus és több
• Többféle zárrendszer, beleértve a bajonettet, a bepattanót és az M16-ot

Ez a szöveg gépi fordítással készült.
