Name: binder 99 9476 100 07-20 Kábel doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 710 1 db
Brand: binder
SKU: 3217616
Availability: BackOrder

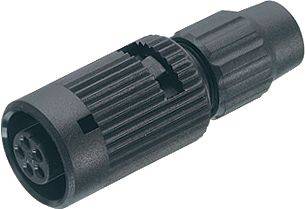

Fekete elektromos csatlakozó bordázott felülettel és több érintkezővel a belsejében, speciális elektromos csatlakoztatásokra alkalmas.

Műszaki rajz hengeres csatlakozóról méretekkel. Teljes hosszúság 32 mm, átmérő 12 mm, kábel átmérője nincs meghatározva.

Egy 7-pólusú csatlakozó tűkiosztása, óramutató járása szerint 1-től 7-ig számozva.

1/3

Hasonló kivitel

Termék típus

Kábel doboz

Kivitel

Alj, egyenes

Össz pólusszám

Csatlakozó

Forrasztható

Tartalom

1 db

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 12. 11. [P.]

Szám

Összesen (8990Ft / Darab)

8990Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

99 9476 100 07 710-es sorozat

Bajonett kábel aljzat
Pólusok száma: 7
3,0 - 4,0 mm
Árnyékolatlan
Forrasztható
IP40

Műszaki adatok

EMC alkalmasság: árnyékolatlan
Szigetelési ellenállás: ≥ 10¹⁰ Ω
Érintkezési ellenállás: ≤ 3 mΩ
Szigetelőanyag-csoport: III
Túlfeszültség kategória: II
Szennyezettségi fok: 1
Anyaga érintkező test: PA (UL94 V-0)
Kábelátvezetés: 3,0 - 4,0 mm
Szerelés típusa: kábeles rögzítés

Gyártói szám: 99 9476 100 07

Termék típus: Kábel doboz

Kivitel: Alj, egyenes

Össz pólusszám: 7

Csatlakozó: Forrasztható

Tartalom: 1 db

Névleges áram: 1 A

Névleges áramerősség, kerekítve: 1 A

Zárás: Bajonett

Névleges feszültség: 125 V

Érintkezőanyag: CuSn

Ház anyaga: PA

: AWG 26

Gyártói szám: 99 9476 100 07-20

Pólusszám: 7

Keresztmetszet (max.): 0.14 mm²

Keresztmetszet tartomány: 0.14 mm² (max)

RoHS konform: Igen

: IP40

Sorozat: 710

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Kivitel

Névleges áramerősség, kerekítve

Össz pólusszám

Tartalom

Termék típus

binder 99 9476 100 07-20 Kábel doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3217616

Szállítás: 12. 11. [P.]

Conrad Electronic

Jelenlegi termék

Alj, egyenes

1 A

1 db

Kábel doboz

Min.: 1

Többszörös: 1

8990Ft^*

binder 09 0973 00 02-20 Peremes dugó Peremes dugó Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215137

Szállítás: 12. 4. [P.]

Conrad Electronic

Peremes dugó

4 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

4290Ft^*

binder 09 0974 00 02-20 Peremes doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215138

Szállítás: 11. 11. [Sze.]

205 dbConrad Electronic

Alj, egyenes

4 A

1 db

Peremes doboz

Min.: 1

Többszörös: 1

4290Ft^*

binder 09 0997 00 05-20 Peremes dugó Peremes dugó Össz pólusszám: 5 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215139

Szállítás: 11. 11. [Sze.]

245 dbConrad Electronic

Peremes dugó

3 A

1 db

Peremes dugó

Min.: 1

Többszörös: 1

5590Ft^*

binder 99 0971 100 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215881

Szállítás: 11. 11. [Sze.]

45 dbConrad Electronic

Dugó, egyenes

4 A

1 db

Kábeldugó

Min.: 1

Többszörös: 1

5190Ft^*

binder 99 0971 102 02-20 Kábeldugó Dugó, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215882

Szállítás: 12. 11. [P.]

Conrad Electronic

Dugó, egyenes

4 A

1 db

Kábeldugó

Min.: 1

Többszörös: 1

5190Ft^*

binder 99 0972 100 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215883

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Kábel doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 99 0972 102 02-20 Kábel doboz Alj, egyenes Össz pólusszám: 2 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215884

Szállítás: 12. 11. [P.]

Conrad Electronic

Alj, egyenes

4 A

1 db

Kábel doboz

Min.: 1

Többszörös: 1

5590Ft^*

binder 99 0975 102 03-20 Kábeldugó Dugó, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215885

Szállítás: 11. 11. [Sze.]

49 dbConrad Electronic

Dugó, egyenes

4 A

1 db

Kábeldugó

Min.: 1

Többszörös: 1

6890Ft^*

binder 99 0976 102 03-20 Kábel doboz Alj, egyenes Össz pólusszám: 3 Sorozat (kerek csatlakozók): 710 1 db

Rendelési szám:3215886

Szállítás: 11. 11. [Sze.]

37 dbConrad Electronic

Alj, egyenes

4 A

1 db

Kábel doboz

Min.: 1

Többszörös: 1

5990Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 3217616 binder 99 9476 100 07-20 Kábel doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 710 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3217616 binder 99 9476 100 07-20 Kábel doboz Alj, egyenes Össz pólusszám: 7 Sorozat (kerek csatlakozók): 710 1 db

Leírás

Szubminiatűr kör alakú csatlakozóinkat számos olyan alkalmazáshoz tervezték, ahol a méret és a jelintegritás fontos szerepet játszik. Kapcsolós, bajonett- és nyomóreteszes, valamint M9 csavaros reteszelésű modelleket kínálunk két különböző változatban, IP40 vagy IP67 védelemmel. A csatlakozók kettő-nyolc érintkezővel, egyenes vagy ferde kivitelben, valamint karimás csatlakozóként kaphatók. A különböző modellek mártogatós vagy forrasztó csatlakozással rendelkeznek, és különböző hosszúságú öntött kábelekkel kaphatók. Körcsatlakozóink gyártásához kiváló minőségű anyagokat használunk. A házak és érintkezőtestek PUR-ból vagy PVC-ből, az érintkezők aranyozott bronzból vagy aranyozott sárgarézből készülnek. Hét különböző sorozat áll rendelkezésre, amelyek a következő előnyökkel nyűgöznek le:

• Választható zár
• IP40 vagy IP67 védelmi osztály
• 2-8 pólusú
• Egyenes és ferde változatok
• Akár 1000 párosítási ciklus

Ez a szöveg gépi fordítással készült.
