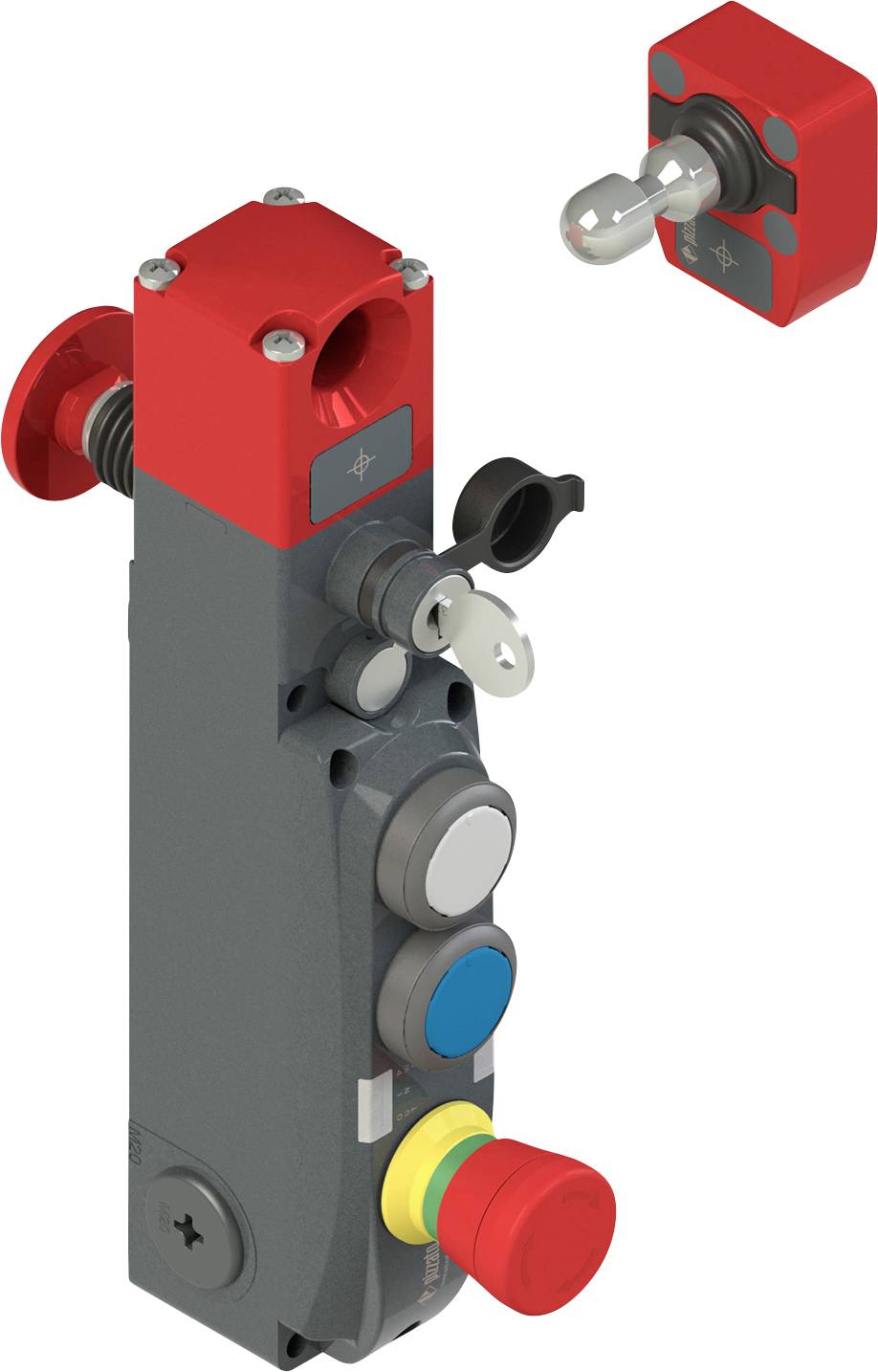

Biztonsági kapcsoló NG 2D6D412V-F31LP60 Pizzato Elettrica Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 40.4 x 233.5 x 49 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Biztonsági kapcsoló
Csatlakozó
Rugós szorító
Üzemi feszültség
24 V/DC
Gyártói szám
NG 2D6D412V-F31LP60
Üzemi feszültség (min.)
21.6 V
Adatlap (PDF)
Szám
Összesen (274 795 Ft / Darab)
274 795 Ft
ÁFA nélkül
Műszaki adatok
- Termék típus
Biztonsági kapcsoló
- Gyártói szám
NG 2D6D412V-F31LP60
- Csatlakozó
Rugós szorító
- Üzemi feszültség
24 V/DC
- Üzemi feszültség (min.)
21.6 V
- Max. üzemi feszültség
26.4 V
- Üzemi feszültség
21.6 - 26.4 V
- Kapcsolási feszültség (max.)
24 V/DC
- Max. kapcsolási áram
0.25 A
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Engedélyek (érzékelők)
CE
cULus
TÜV
IP67
IP69K
- Üzemi hőmérséklet (min.)
-20 °C
- Üzemi hőmérséklet (max.)
50 °C
- Mélység
49 mm
- Szélesség
40.4 mm
- Magasság
233.5 mm
- Méret
(Sz x Ma x Mé) 40.4 x 233.5 x 49 mm
- Tartalom
1 db
- Ipari termék
Igen
- Névleges feszültség
24 V/DC
Dokumentumok és letöltések
Adatlap
Adatlap 3737376 Biztonsági kapcsoló NG 2D6D412V-F31LP60 Pizzato Elettrica Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 40.4 x 233.5 x 49 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3737376 Biztonsági kapcsoló NG 2D6D412V-F31LP60 Pizzato Elettrica Üzemi feszültség: 24 V/DC (Sz x Ma x Mé) 40.4 x 233.5 x 49 mm
Leírás
Általános funkciók
IP védelem:
IP65 az EN 60529 szabvány szerint
1. állás
1 fehér nyomógomb 1NO+1NC
2. állás
1 kék nyomógomb 1NC+1NO
3. állás
1 piros vészleállító gomb, elfordítható zárral, 2 NC
Fedél konfiguráció:
3 eszköz
Készülékház:
Fémház, három kábelbevezető M20x1,5 menettel
Fej:
Nem szétválasztható forgófej, kulcsos kioldással és pánikvédelmi kioldógombbal
Működési elv:
D elv, reteszelt működtető feszültségmentesített elektromágnessel
Bejáratok és kijáratok:
2 biztonsági bemenet IS1-IS2,
2 db OS1-OS2 biztonsági kimenet,
1 jelkimenet a behelyezett O3 aktuátorhoz,
1 Jelkimenet a reteszelt aktuátorhoz O4,
I4 vagy IE1-IE2 bemenetek az elektromágnes aktiválásához,
1 I3 bemenet a működtető programozásához / visszaállításhoz
Biztonságos operációs rendszer kimenetek engedélyezése:
1. mód: A biztonsági kimenetek akkor aktívak, amikor a működtető be van helyezve és rögzítve van.
Működtető:
Magas szintű univerzális aktuátorral, VN NG-F31 kódolás
Csatlakozás típusa:
Csatlakozó nélkül
Ez a szöveg gépi fordítással készült.
IP védelem:
IP65 az EN 60529 szabvány szerint
1. állás
1 fehér nyomógomb 1NO+1NC
2. állás
1 kék nyomógomb 1NC+1NO
3. állás
1 piros vészleállító gomb, elfordítható zárral, 2 NC
Fedél konfiguráció:
3 eszköz
Készülékház:
Fémház, három kábelbevezető M20x1,5 menettel
Fej:
Nem szétválasztható forgófej, kulcsos kioldással és pánikvédelmi kioldógombbal
Működési elv:
D elv, reteszelt működtető feszültségmentesített elektromágnessel
Bejáratok és kijáratok:
2 biztonsági bemenet IS1-IS2,
2 db OS1-OS2 biztonsági kimenet,
1 jelkimenet a behelyezett O3 aktuátorhoz,
1 Jelkimenet a reteszelt aktuátorhoz O4,
I4 vagy IE1-IE2 bemenetek az elektromágnes aktiválásához,
1 I3 bemenet a működtető programozásához / visszaállításhoz
Biztonságos operációs rendszer kimenetek engedélyezése:
1. mód: A biztonsági kimenetek akkor aktívak, amikor a működtető be van helyezve és rögzítve van.
Működtető:
Magas szintű univerzális aktuátorral, VN NG-F31 kódolás
Csatlakozás típusa:
Csatlakozó nélkül
Ez a szöveg gépi fordítással készült.
