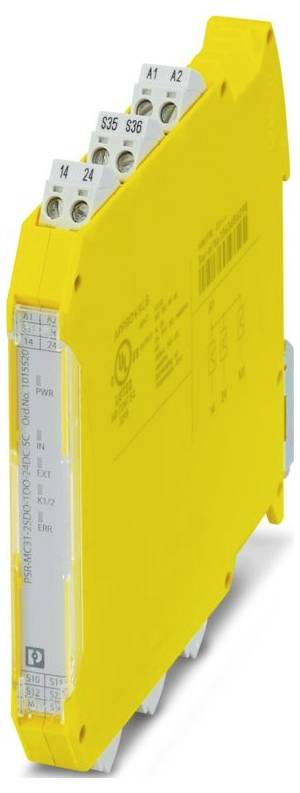

Name: Biztonsági kapcsolókészülék PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 PNP (Sz x Ma x Mé) 12.
Brand: Phoenix Contact
SKU: 3561594
Availability: BackOrder

Biztonsági kapcsolókészülék PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 PNP (Sz x Ma x Mé) 12.-0

Hasonló kivitel

Csomagolás

darab

Termék típus

Biztonsági kapcsolókészülék

Csatlakozó

Csavaros csatlakozó

Üzemi feszültség

24 V/DC

Gyártói szám

PSR-MC31-2SDO-1DO-24DC-SC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 20. [P.]

Szám

Összesen (100 990 Ft / Darab)

100 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termékcsalád: PSRmini
Csatlakozás: csavaros csatlakozóval
Csavarmenet: M3
Meghúzási nyomaték: 0,5 Nm ... 0,6 Nm
Hajlékony vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Merev vezető keresztmetszete: 0,2 mm² ... 2,5mm²
Vezető keresztmetszete AWG: 24 ... 12
Szélesség: 12,5 mm
Magasság: 112,2 mm
Mélység: 114,5 mm
Ház anyaga: PA
Környezeti feltételek: Környezeti feltételek
Védelmi típus: IP20
Környezeti hőmérséklet (üzemi): -40 °C ... 70 °C (vegye figyelembe a teljesítménycsökkenést)
Környezeti hőmérséklet (tárolás/szállítás): -40 °C ... 70 °C
Szerelési típus: DIN sínre szerelhető
Szigetelési tulajdonságok: Szigetelési tulajdonságok
Túlfeszültség kategória: III
Szennyezettségi osztály: 2
Rezgés (működés): 10 Hz ... 150 Hz, 5 g
Csupaszolási hossz: 7 mm
Telepítési pozíció: függőleges vagy vízszintes
Maximális teljesítményveszteség névleges körülmények között: 3,1 W (UB = 30 V, IL1 = IL2 = 2,4 A)
Védelmi osztály: II (EN 50178)
Kimeneti feszültség: ≥ 23 V DC (Us - 1 V)
CE: CE
Csatlakozástechnika: Csatlakozástechnika
Megjegyzés az alkalmazáshoz: Csak ipari használatra
A vezeték hossza: 100 m
Áramfelvétel: 7 mA
Vezetékcsatlakozás: Vezetékcsatlakozás
Kapcsolási frekvencia: 1 Hz (ohmos, induktív, kapacitív)
Max. áram 100 mA
Telepítési utasítások: lásd a teljesítménycsökkenési görbét
Üzemi magasság: ≤ 2000 m (tengerszint felett)
Maximálisan megengedett páratartalom (üzemi): 75% (átlagosan, alkalmanként 85%, páralecsapódás nélkül)
Ütésállóság: 30g
Feszültség: kb. 22 V DC (Us - 2 V)
Védő áramkör: Szabadon futó áramkör induktív terhelésekhez
Állapotjelző: 3 x LED (zöld)
Megnevezés: A1/A2
Alkalmazások: Vészleállító; biztonsági kapu; lépcsőszőnyegek; fényfüggönyök
Ellátás: Ellátás
Szín (ház): sárga (RAL 1018)
Bekapcsolási áram: max. 4,8 A (Δt = 10 ms)
Kimeneti áram max. 2,4 A
Kimenet leírása: PNP; nem biztonságorientált
Maximális bekapcsolási áram: 500 mA (Δt = 1 ms Us-nál)
Üzemi feszültségjelző: 1 x LED (zöld)
Minimális terhelési áram: 2 mA
Szivárgási áram: max. 1 mA (biztonságos állapotban)
Névleges szigetelési feszültség: 50 V AC
Névleges vezérlőáramköri tápfeszültség US: 24 V DC -20% / +25% (külső biztosítékkal)
Névleges vezérlőáram IS: tipikusan 54 mA (terhelés nélkül)
Biztonsággal kapcsolatos adatok: Biztonsággal kapcsolatos adatok
Tipikus válaszidő:< 200 ms (automatikus indítás);< 175 ms (manuális, felügyelt indítás)
Időpontok: Időpontok
Jellemzően Öltözködési idő az USA-ban:< 200 ms (amikor az A1-et Us-on vezérlik)
Újraindítási idő: 250 ms (a biztonsági funkció kérése után); 100 ms (készenléti idő az érzékelő áramkörök aktiválása után kézi indítás során)
Névleges üzemmód 100 % ED
Névleges lökőfeszültség-állóság / szigetelés: Lásd az adatlapot, a "Szigetelés koordinációja" fejezetet.
Szűrési idő: max. 1,5 ms (tesztimpulzus szélesség, alacsony tesztimpulzusok); tesztimpulzus-sebesség = 5 x tesztimpulzus szélesség
Kijáratok száma: 1
Biztonsággal kapcsolatos adatok: EN ISO 13849: Biztonsággal kapcsolatos adatok: EN ISO 13849
Teljesítményszint (PL): e
Biztonsági integritási szint (SIL): 3
Biztonsággal kapcsolatos adatok: EN IEC 62061: Biztonsággal kapcsolatos adatok: EN IEC 62061
A telepítési hely minimális védettségi fokozata: IP54
Maximálisan megengedett páratartalom (tárolás/szállítás): 75% (átlagosan 85% alkalmanként, páralecsapódás nélkül)
A bemenet leírása: biztonságorientált; IEC 61131-2 3-as típus
Bejáratok száma: 1
Hibajelző: 1 x LED (piros)
Bemeneti feszültségtartomány "0" jel: 0 V DC ... 5 V/DC
Bemeneti feszültségtartomány "1" jel: 11 V DC ... 30 V DC
Max. kapacitív terhelés: max. 10 µF (2,4 A terhelés); max. 4,7 µF (1 A terhelés)
dugaszolható: igen
Vezérlés: 1- és 2-csatornás
Energiafogyasztás (USA): jellemzően 1,3 W
Megállási kategória: 0
Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű: Biztonsággal kapcsolatos adatok: IEC 61508 - Nagy igényű
Újraindítási idő:< 250 ms (indítási idő)
Indítóimpulzus időtartama: min. 250 ms (manuális indítás)
Bemeneti áramtartomány "0" jel: 0 mA ... 2 mA
Egyidejűség: ∞
Maximális megengedett teljes vonali ellenállás: 150 Ω
Jelentés: M1: Jelentés: M1
Ohmos terhelés: min. 12 Ω
Rövidzárlatvédelem: igen
Digitális: Rajtkör (S34, S35): Digitális: Rajtkör (S34, S35)
Válaszidő:< 10 ms (Ha több eszközt sorba köt, számoljon a válaszidő növekedésével.)
Maximális induktív terhelés: max. 1 H
Kimeneti feszültség kikapcsolt állapotban:< 5 V DC (biztonságos állapotban)
Teszt impulzusok:< 1 ms (tesztimpulzus szélesség, alacsony tesztimpulzusok)
Digitális: Érzékelő áramkör (S10, S12, S22): Digitális: Érzékelő áramkör (S10, S12, S22)
Digitális: Külső kioldó (S36): Digitális: Külső kioldó (S36)
Digitális: 14, 24: Digitális: 14, 24
Induktív lekapcsolási feszültséghatár: max. 50 V

Csomagolás: darab

Termék típus: Biztonsági kapcsolókészülék

Gyártói szám: PSR-MC31-2SDO-1DO-24DC-SC

Csatlakozó: Csavaros csatlakozó

Üzemi feszültség: 24 V/DC

Érintkező típus: 1 PNP

Teljesítmény szint: PL e

Safety Integrity Level: SIL 3

Biztonsági kategória: 4

Engedélyek (érzékelők): CE

: IP20

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet (max.): 70 °C

Mélység: 114.5 mm

Szélesség: 12.5 mm

Magasság: 112.2 mm

Méret: (Sz x Ma x Mé) 12.5 x 112.2 x 114.5 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3561594 Biztonsági kapcsolókészülék PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 PNP (Sz x Ma x Mé) 12.

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3561594 Biztonsági kapcsolókészülék PSR-MC31-2SDO-1DO-24DC-SC Phoenix Contact Üzemi feszültség: 24 V/DC 1 PNP (Sz x Ma x Mé) 12.

Leírás

Biztonsági kapcsolóberendezés nyomás alá helyezett szőnyegekhez, kapcsolósávokhoz, vészleállítóhoz, biztonsági ajtókhoz, fényfüggönyökhöz SIL 3, Cat. 4, PL e szintig, 1/2 csatornás működés, automatikus vagy kézi indítás, 2 biztonságos HL kimenet, 1 jelzőkimenet, US = 24 V DC, dugaszolható csavaros csatlakozó

Ez a szöveg gépi fordítással készült.
