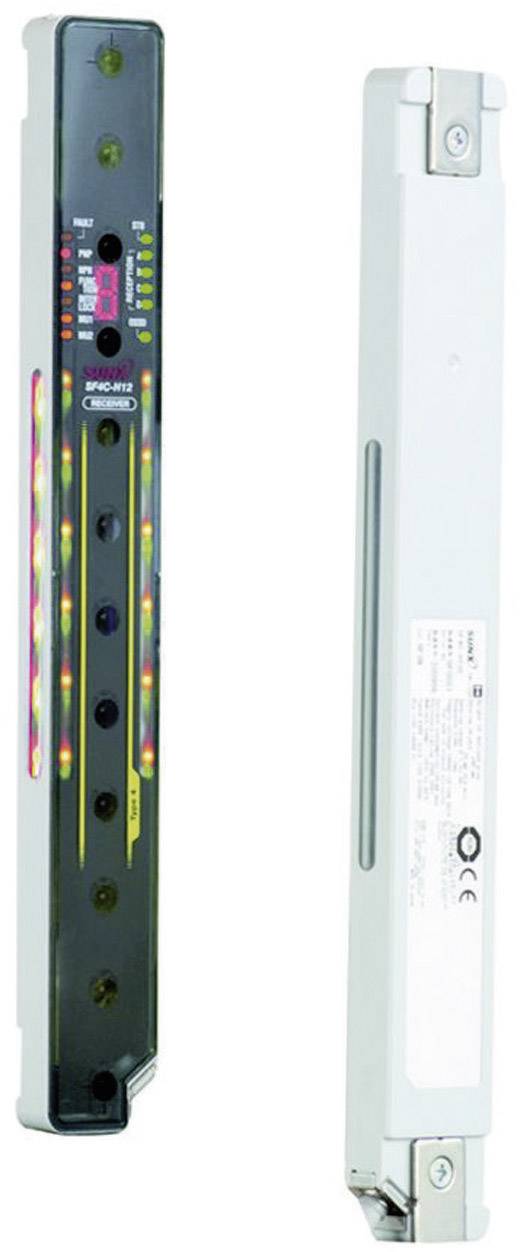

Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
EAN:
Gyártól szám:
Rendelési szám:
Magasság
560 mm
Gyártói szám
SF4C-H28
Alkalmazás
Kézvédelem
Jellemzők
Manuális/automatikus újraindítás
Max. üzemi feszültség
24 V/DC
Adatlap (PDF)
Szám
Összesen (415 740 Ft / Darab)
415 740 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- A védett terület szélessége: 0,1 - 3 m
- Fénysugár tengelytávolság: 20 mm
- Legkisebb észlelhető tárgy: Ø25 mm
- Adódióda: Infravörös LED (855nm)
- Biztonsági kategória: EN 61496-1/2 (Typ 4)/ ISO 13849-1 (kategória 4, PLe)/ IEC 61508-1-től 7-ig (SIL 3)
- Gyártói szám
SF4C-H28
- Alkalmazás
Kézvédelem
- Jellemzők
Manuális/automatikus újraindítás
- Max. üzemi feszültség
24 V/DC
- Üzemi feszültség
24 V/DC (max)
- Megszólalási idő
7 ms
- Legkisebb felismerhető objektum (átmérő)
25 mm
- Csatlakozó
Vezetékek
- Kábelhossz
5 m
- Adó típus
LED infra
- Hullámhossz
855 nm
- Kimenetek
2 x PNP
- Kimenő áram
200 mA
- Teljesítmény szint
PL e
- Safety Integrity Level
SIL 3
- Biztonsági kategória
4
- Sugarak
28
- Sugárzási távolság
20 mm
- Védőmező magasság
560 mm
- Teljes magasság
560 mm
- Tartalom
1 db
IP65/67
- Szélesség
30 mm
- Magasság
560 mm
- Méret
(Sz x Ma x Mé) 30 x 560 x 13.2 mm
- Hőmérséklet (min.)
-10 °C
- Hőmérséklet (max.)
+55 °C
- Mélység
13.2 mm
- Kivitel
Biztonsági függöny/kézvédelem
- Kimenet
Tranzisztor (2 x PNP vagy 2 x NPN/ átkapcsolható) OSSD1/ OSSD2 200 mA
- Megszólalási idő
7 ms
- Áramfelvét
Adó 120 mA/ (vevő) 150 mA
- Típus
SF4C-H28
- Certifikáció
CE/TÜV
- Üzemi hőmérséklet
-10 - +55 °C
- Csatlakozó
Kábel 5 m
- Üzemi feszültség
(+10/-15 %) 24 V/DC
Dokumentumok és letöltések
Adatlap
Adatlap 507132 Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
Adatlap 507132 Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 507132 Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
Kezelési- és biztonsági utasítások 507132 Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
Információ
Információ 507132 Biztonsági kézvédő fényfüggöny 24 V/DC, 560 mm, sugarak száma: 28, Panasonic SF4B-H28
Leírás
Ultra vékony biztonsági függöny kézvédő típus. Kompakt építésű, mélysége csak 13 mm. Nagy beépített állapotjelző LED (vörös/zöld) – nincs szükség kiegészítő tompított fényekre. Automatikus áthallás elnyomás a zavaró befolyások és interferenciák csökkentésére (ELCA funkció). Különböző némító funkciók. Blanking (fixed and floating). Manuális és automatikus visszaállítás (resetelés). Külső felügyeleti funkció Rövidre zárás funkció a gép működtetéséhez, megszakított fénysugár mellett. Biztonsági bemenet funkció (pl. biztonsági ajtó kapcsoló, vészkikapcsoló) - nincs szükség külön biztonsági relére. Kaszkád kapcsolás (sorba kapcsolás) max 3 rendszerig.
Alkalmazás: Veszélyes helyek biztosítása (pl. egy présnél, egy gép kezelési terénél, egy szerelési munkahelyen), ajtó biztosításnál, hozzáférés biztosításnál (pl. egy robot cellához, vagy egy szerelési területre).
Alkalmazás: Veszélyes helyek biztosítása (pl. egy présnél, egy gép kezelési terénél, egy szerelési munkahelyen), ajtó biztosításnál, hozzáférés biztosításnál (pl. egy robot cellához, vagy egy szerelési területre).
Kivitel
- 7szegmenses- hiba kijelzés
- Átkapcsolható PNP/NPN
- Segédkijelző sugártengely beállításhoz.
Szállítás tartalma
- 1 db adó egység
- 1 db vevő egység
- Tesztelő pálca SF4C-TR25 (Ø25 mm) a működés ellenőrzésére.
